Spring Cloud - Stream, 분산 캐싱 (2/2)


이 포스트는 MSA 를 보다 편하게 도입할 수 있도록 해주는 Spring Cloud Stream 과 Redis 를 사용한 분산 캐싱에 대해 기술한다. 관련 소스는 github/assu10 를 참고 바란다.


이 포스트에선 Redis 와 Kafka 를 사용하여 EDA 기반의 분산 캐싱을 구현하고, 사용자 정의 채널로 EDA 를 구축해본다.


1. 스프링 클라우드 스트림을 사용한 분산 캐싱

이전 포스트에서 회원 서비스와 이벤트 서비스를 메시징을 통하여 통신하도록 설정했지만 실제 메시지로 아무런 작업도 하지 않는다. 이제 클라우드 스트림을 이용하여 분산 캐싱을 구현해 볼 것이다.

시나리오는 아래와 같다.

  • 이벤트 서비스는 회원 데이터에 대한 분산 레디스 캐시를 항상 확인한다.
  • 회원 데이터가 캐시에 있다면 캐시 데이터를 반환하고,
    캐시 데이터가 없다면 회원 서비스를 호출하여 호출 결과를 레디스 해시(hash)에 캐싱한다.
  • 회원 데이터가 업데이트되면 회원 서비스는 Kafka 에 메시지를 보낸다.
  • 이벤트 서비스가 캐시를 무효화하려면 메시지를 수신하여 캐시 삭제를 위해 레디스에 삭제 호출을 한다.

2. 분산 캐싱 구현

레디스를 사용할 수 있도록 이벤트 서비스를 수정할 것이다. 스프링 데이터(Spring Data) 는 레디스 도입을 수월하게 해준다.

분산 캐싱 구현은 아래의 순서로 진행된다.

  1. 스프링 데이터 레디스 의존성을 추가한다.
  2. 레디스 DB 커넥션을 설정한다.
  3. 레디스 해시와 통신하는 스프링 데이터 레디스의 Repository 클래스를 정의한다.
  4. 레디스와 이벤트 서비스를 사용하여 회원 데이터를 저장하고 조회한다.

2.1. 스프링 데이터 레디스 의존성 추가

jedis, common-pool2, spring-data-redis 의존성을 추가한다.

event-service > pom.xml

<!-- 분산 캐싱 -->
<dependency>
    <groupId>org.springframework.boot</groupId>
    <artifactId>spring-boot-starter-data-redis</artifactId>
</dependency>
<dependency>
    <groupId>redis.clients</groupId>
    <artifactId>jedis</artifactId>
    <version>3.3.0</version>
</dependency>
<dependency>
    <groupId>org.apache.commons</groupId>
    <artifactId>commons-pool2</artifactId>
    <version>2.9.0</version>
</dependency>

2.2. 레디스 DB 커넥션을 설정

스프링은 레디스 서버와 통신 시 오픈 소스 프로젝트인 Jedis 를 사용한다.

레디스 인스턴스와 통신하려면 JedisConnectionFactory 를 빈으로 노출해주어야 한다.
이벤트 서비스의 부트스트랩 클래스에 아래와 같이 JedisConnectionFactoryRedisTemplate 객체를 만든 후 빈으로 노출해준다. 레디스와 연결이 되면 JedisConnectionFactory 커넥션을 사용하여 RedisTemplate 객체를 생성한다. RedisTemplate 객체는 레디스 서비스에 회원 데이터에 대한 쿼리를 수행한 후 스프링 데이터 레포지토리 클래스(MemberRedisRepositoryImpl.java)에서 사용된다.

event-service > EventServiceApplication.java

@EnableEurekaClient
@SpringBootApplication
@EnableFeignClients
@EnableResourceServer           // 보호 자원으로 설정
@EnableBinding(Sink.class)      // 이 애플리케이션을 메시지 브로커와 바인딩하도록 스프링 클라우드 스트림 설정
                                // Sink.class 로 지정 시 해당 서비스가 Sink 클래스에 정의된 채널들을 이용해 메시지 브로커와 통신
public class EventServiceApplication {
    // ... 생략

    /**
     * 레디스 서버에 실제 DB 커넥션을 설정
     * 레디스 인스턴스와 통신하려면 JedisConnectionFactory 를 빈으로 노출해야 함
     * 이 커넥션을 사용해서 스프링 RedisTemplate 객체 생성
     */
    @Bean
    public JedisConnectionFactory jedisConnectionFactory() {
        JedisConnectionFactory jedisConnectionFactory = new JedisConnectionFactory();
        jedisConnectionFactory.setHostName(customConfig.getRedisServer());
        jedisConnectionFactory.setPort(customConfig.getRedisPort());
        return jedisConnectionFactory;
    }

    /**
     * 레디스 서버에 작업 수행 시 사용할 RedisTemplate 객체 생성
     */
    @Bean
    public RedisTemplate<String, Object> redisTemplate() {
        RedisTemplate<String, Object> redisTemplate = new RedisTemplate<>();
        redisTemplate.setConnectionFactory(jedisConnectionFactory());
        return redisTemplate;
    }
}

config-repo > event-service.yaml

#redis
redis:
  server: localhost
  port: 6379

여기까지 레디스와 통신할 수 있도록 기본 설정 작업을 완료하였다.


2.3. 스프링 데이터 레디스의 Repository 클래스를 정의

이 포스트에서 레디스에 대해선 자세히 다루지 않을 것이다. (레디스에 대해선 별도로 찾아보세요~)

레디스는 key-value 형태의 데이터 저장소이다.
레디스 저장소에 접근하기 위해서 스프링 데이터를 사용하기 때문에 repository 클래스를 정의해야 한다.

스프링 데이터는 사용자 정의 repository 클래스로 SQL 쿼리를 작성하지 않아도 자바 클래스가 DB 를 액세스할 수 있는 간단한 메커니즘을 제공함

이제 레디스 repository 를 정의해보도록 하자.

event-service > MemberRedisRepository.java

/**
 * 레디스에 액세스해야 하는 클래스에 주입된 인터페이스
 */
public interface MemberRedisRepository {
    void saveMember(Member member);
    void updateMember(Member member);
    void deleteMember(String userId);
    Member findMember(String userId);
}

event-service > MemberRedisRepositoryImpl.java

/**
 * 부트스트랩 클래스에서 정의한 RedisTemplate 빈을 사용하여 레디스 서버와 통신
 */
@Repository
public class MemberRedisRepositoryImpl implements MemberRedisRepository {

    private static final String HASH_NAME = "member";       // 회원 데이터가 저장되는 레디스 서버의 해시명
    private final RedisTemplate<String, Member> redisTemplate;
    private HashOperations hashOperations;      // HashOperation 클래스는 레디스 서버에 데이터 작업을 수행하는 스프링 헬퍼 메서드의 집합

    public MemberRedisRepositoryImpl(RedisTemplate redisTemplate) {
        this.redisTemplate = redisTemplate;
    }

    @PostConstruct
    public void init() {
        hashOperations = redisTemplate.opsForHash();

        // 키와 값을 명시적으로 직렬화해주지 않으면 default serializer 로 JdkSerializationRedisSerializer 를 사용하는데
        // 그러면 \xac\xed\x00\x05t\x00\x06member 이런 식으로 저장됨
       redisTemplate.setKeySerializer(new StringRedisSerializer());
        redisTemplate.setValueSerializer(new GenericJackson2JsonRedisSerializer());
    }

    @Override
    public void saveMember(Member member) {
        hashOperations.put(HASH_NAME, member.getId(), member);
    }

    @Override
    public void updateMember(Member member) {
        hashOperations.put(HASH_NAME, member.getId(), member);
    }

    @Override
    public void deleteMember(String userId) {
        hashOperations.delete(HASH_NAME, userId);
    }

    @Override
    public Member findMember(String userId) {
        return (Member) hashOperations.get(HASH_NAME, userId);
    }
}

여기서 주목할 것은 레디스 서버는 여러 해시와 데이터 구조를 가질 수 있기 때문에 작업을 수행할 데이터 구조 이름을 레디스에 알려주어야 한다는 것이다. 여기선 HASH_NAME 상수에 저장된 member 이다.


2.4. 레디스에서 회원 데이터를 저장/조회

위 작업까지 진행했으면 이제 레디스 작업을 수행할 준비가 되었으니 회원 데이터가 필요할 때 레디스 캐시를 먼저 확인하도록 이벤트 서비스를 수정해보도록 하자.

event-service > MemberCacheRestTemplateClient.java

/**
 * 회원 데이터 필요 시 회원 서비스 호출 전 레디스 캐시 먼저 확인
 */
@Component
public class MemberCacheRestTemplateClient {

    private static final Logger logger = LoggerFactory.getLogger(MemberCacheRestTemplateClient.class);

    private final RestTemplate restTemplate;
    private final MemberRedisRepository memberRedisRepository;
    private final CustomConfig customConfig;

    public MemberCacheRestTemplateClient(RestTemplate restTemplate, MemberRedisRepository memberRedisRepository,  CustomConfig customConfig) {
        this.restTemplate = restTemplate;
        this.memberRedisRepository = memberRedisRepository;
        this.customConfig = customConfig;
    }

    String URL_PREFIX = "/api/mb/member/";      // 회원 서비스의 Zuul 라우팅경로와 회원 클래스 주소

    /**
     * 회원 아이디로 레디스에 저장된 Member 클래스 조회
     */
    private Member checkRedisCache(String userId) {
        try {
            return memberRedisRepository.findMember(userId);
        } catch (Exception e) {
            logger.error("======= Error encountered while trying to retrieve member {} check Redis Cache., Exception {}", userId, e);
            return null;
        }
    }

    /**
     * 레디스 캐시에 데이터 저장
     */
    private void cacheMemberObject(Member member) {
        try {
            memberRedisRepository.saveMember(member);
        } catch (Exception e) {
            e.printStackTrace();
            logger.error("======= Unable to cache member {} in Redis. Exception {}", member.getId(), e);
        }
    }

    public Member getMember(String userId) {

        Member member = checkRedisCache(userId);

        // 레디스에 데이터가 없다면 원본 데이터에서 데이터를 조회하기 위해 회원 서비스 호출
        if (member != null) {
            logger.debug("======= Successfully retrieved an Member {} from the redis cache: {}", userId, member);
            return member;
        }

        logger.debug("======= Unable to locate member from the redis cache: {}", userId);

        ResponseEntity<Member> restExchange =
                restTemplate.exchange(
                        "http://" + customConfig.getServiceIdZuul() + URL_PREFIX + "{userId}",   // http://localhost:5555/api/mb/member/userInfo/rinda
                        HttpMethod.GET,
                        null,
                        Member.class,
                        userId
                );

        // 캐시 레코드 저장
        member = restExchange.getBody();

        // 조회한 객체를 캐시에 저장
        if (member != null) {
            cacheMemberObject(member);
        }
        return member;
    }
}

캐시 통신 시 예외 처리에 특히 주의해야 한다.
레디스와 통신할 수 없더라도 전체 호출을 실패로 하지 말고, 예외 로깅 후 DB 에서 조회하도록 해야 한다.
캐싱은 성능 향상을 돕기 위한 것이므로 캐싱 서버가 없더라도 호출의 성공 여부가 영향을 받아서는 안된다.

레디스 캐싱 데이터 사용 API 는 아래와 같이 구성하였다.

event-service > EventController.java

// ... 생략
private final MemberCacheRestTemplateClient memberCacheRestTemplateClient;

/**
 * 레디스 캐싱 데이터 사용
 */
@GetMapping(value = "{userId}")
public Member userInfo(@PathVariable("userId") String userId) {
    return memberCacheRestTemplateClient.getMember(userId);
}
-- 레디스 실행
redis-server.bat 실행

http://localhost:8070/event/1234

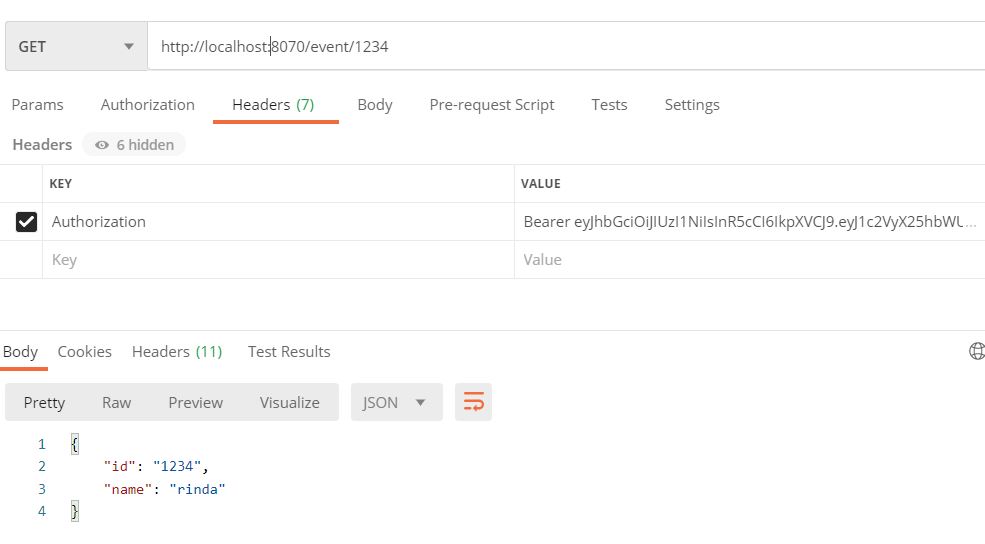

레디스 캐싱 데이터 사용 메서드 조회

처음으로 API 호출 시 레디스에 데이터가 없으므로 회원 서비스를 호출하여 데이터 조회 후 레디스에 저장한다. 이벤트 서비스와 회원 서비스 로그는 아래와 같다.

-- 이벤트 서비스 로그
DEBUG 22520 --- MemberCacheRestTemplateClient  : ======= Unable to locate member from the redis cache: 1234

-- 회원 서비스 로그
DEBUG MemberController      : ====== 회원 서비스 호출!

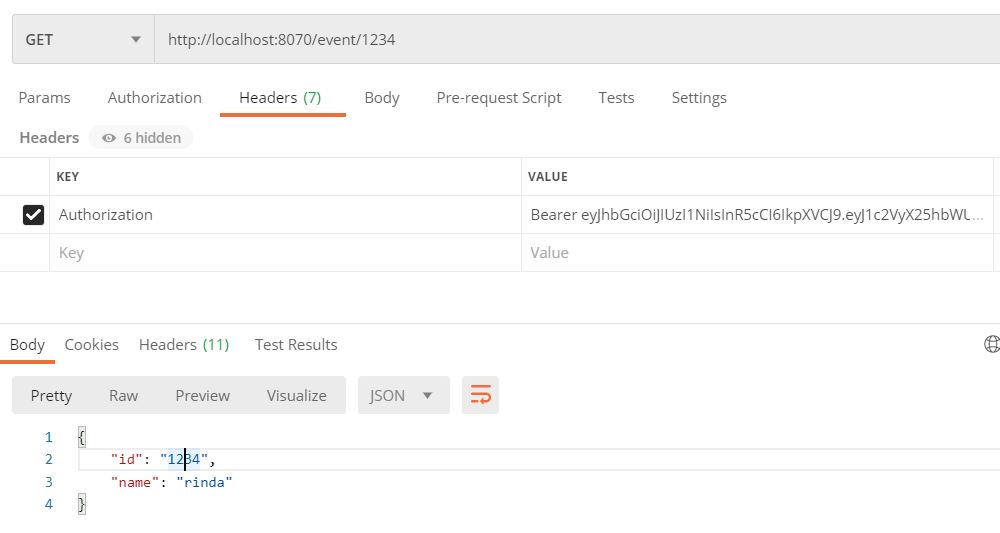

이제 다시 한번 동일한 조건으로 호출해보면 위에서 레디스에 데이터를 저장했으므로 회원 서비스를 호출하지 않고, 바로 레디스에 저장된 데이터를 반환하는 것을 알 수 있다.

-- 이벤트 서비스 로그
DEBUG MemberCacheRestTemplateClient  : ======= Successfully retrieved an Member 1234 from the redis cache: com.assu.cloud.eventservice.model.Member@36f3d263

-- 회원 서비스 로그
없음

3. 사용자 정의 채널 설정 및 EDA 기반의 캐싱 구현

지금까지 스프링 클라우스 스트림 사용법과 레디스를 이용한 분산 캐싱에 대해 알아보았다.
이제 이 둘을 조합하여 EDA 기반의 분산 캐싱을 구현해 보도록 하자.

위에서 말한 시나리오 중 기울임으로 표기된 부분이 지금까지 진행한 부분이다.

- 이벤트 서비스는 회원 데이터에 대한 분산 레디스 캐시를 항상 확인한다.
- 회원 데이터가 캐시에 있다면 캐시 데이터를 반환하고,
캐시 데이터가 없다면 회원 서비스를 호출하여 호출 결과를 레디스 해시(hash)에 캐싱한다.

  • 회원 데이터가 업데이트되면 회원 서비스는 Kafka 에 메시지를 보낸다.
  • 이벤트 서비스가 캐시를 무효화하려면 메시지를 수신하여 캐시 삭제를 위해 레디스에 삭제 호출을 한다.

3.1. 사용자 정의 채널 설정

이전 포스트인 Spring Cloud - Stream, 분산 캐싱 (1/2)3. 메시지 발행자와 소비자 구현 에서는 스프링 클라우드 스트림 프로젝트의 SourceSink 인터페이스에서 제공하는 outputinput 채널을 사용하였다.

Source
publisher, 기본 채널명은 output
Sink
consumer, 기본 채널명은 input

만약 애플리케이션에 둘 이상의 채널을 정의하거나 고유한 채널 이름을 사용하려 한다면, 사용자 정의 인터페이스를 정의하고 필요한 만큼 input 과 output 채널을 노출하면 된다.

사용자 정의 input 채널 인터페이스는 아래와 같다.

event-service > CustomChannels.java

/**
 * 사용자 정의 input 채널 (SINK.INPUT 같은...), Consumer
 */
public interface CustomChannels {

    @Input("inboundMemberChanges")      // @Input 은 채널 이름을 정의하는 메서드 레벨 애너테이션
    SubscribableChannel members();      // @Input 애너테이션으로 노출된 채널은 모두 SubscribableChannel 클래스를 반환해야 함
}

노출하려는 사용자 정의 input 채널마다 SubscribableChannel 클래스를 반환하는 메서드를 만들고, @Input 애너테이션을 추가한다.
output 채널 정의 시엔 호출할 메서드에 @Output 애너테이션을 추가하고, MessageChannel 클래스를 반환하도록 하면 된다.

사용자 정의 input 채널을 정의했으니 이 채널을 Spring Cloud Stream Kafka 토픽에 매핑하는 작업을 하자.

config-repo > event-service.yaml

# 스프링 클라우드 스트림 설정
spring:
  cloud:
    stream:
      bindings:
        inboundMemberChanges:   # inboundMemberChanges 은 채널명, EventServiceApplication 의 Sink.INPUT 채널에 매핑되고, input 채널을 mgChangeTopic 큐에 매핑함
          destination: mbChangeTopic       # 메시지를 넣은 메시지 큐(토픽) 이름
          content-type: application/json
          group: eventGroup   # 메시지를 소비할 소비자 그룹의 이름
      kafka:    # stream.kafka 는 해당 서비스를 Kafka 에 바인딩
        binder:
          zkNodes: localhost    # zkNodes, brokers 는 스트림에게 Kafka 와 주키퍼의 네트워크 위치 전달
          brokers: localhost
#spring:
#  cloud:
#    stream:
#      bindings:
#        input:   # input 은 채널명, EventServiceApplication 의 Sink.INPUT 채널에 매핑되고, input 채널을 mgChangeTopic 큐에 매핑함
#          destination: mbChangeTopic       # 메시지를 넣은 메시지 큐(토픽) 이름
#          content-type: application/json
#          group: eventGroup   # 메시지를 소비할 소비자 그룹의 이름
#      kafka:    # stream.kafka 는 해당 서비스를 Kafka 에 바인딩
#        binder:
#          zkNodes: localhost    # zkNodes, brokers 는 스트림에게 Kafka 와 주키퍼의 네트워크 위치 전달
#          brokers: localhost

기존엔 Sink.INPUT 채널을 사용했기 때문에 spring.cloud.stream.bindings.input 에 Spring Cloud Stream Kafka 토픽을 매핑했지만 spring.cloud.stream.bindings.inboundMemberChanges 처럼 새로 추가한 input 채널명으로 수정한다.

사용자 정의 input 채널을 사용하려면 메시지를 처리할 클래스에 CustomChannels 인터페이스를 바인딩해 주어야 한다.

event-service > MemberChangeHandler.java

/**
 * 사용자 정의 채널을 사용하여 메시지 수신
 * 이 애플리케이션을 메시지 브로커와 바인딩하도록 스프링 클라우드 스트림 설정
 */
@EnableBinding(CustomChannels.class)    // CustomChannels.class 로 지정 시 해당 서비스가 CustomChannels 클래스에 정의된 채널들을 이용해 메시지 브로커와 통신
public class MemberChangeHandler {

    private static final Logger logger = LoggerFactory.getLogger(MemberChangeHandler.class);
    private final MemberRedisRepository memberRedisRepository;

    public MemberChangeHandler(MemberRedisRepository memberRedisRepository) {
        this.memberRedisRepository = memberRedisRepository;
    }

    /**
     * 메시지가 입력 채널에서 수신될 때마다 이 메서드 실행
     */
    @StreamListener("inboundMemberChanges")     // Sink.INPUT 대신 사용자 정의 채널명인 inboundMemberChanges 전달
    public void loggerSink(MemberChangeModel mbChange) {
        logger.info("======= Received a message of type {}", mbChange.getType());
        switch (mbChange.getAction()) {
            case "GET":
                logger.debug("Received a GET event from the member service for userId {}", mbChange.getUserId());
                break;
            case "SAVE":
                logger.debug("Received a SAVE event from the member service for userId {}", mbChange.getUserId());
                break;
            case "UPDATE":
                logger.debug("Received a UPDATE event from the member service for userId {}", mbChange.getUserId());
                memberRedisRepository.deleteMember(mbChange.getUserId());       // 캐시 무효화
                break;
            case "DELETE":
                logger.debug("Received a DELETE event from the member service for userId {}", mbChange.getUserId());
                memberRedisRepository.deleteMember(mbChange.getUserId());
                break;
            default:
                logger.debug("Received an UNKNOWN event from the member service for userId {}", mbChange.getType());
                break;
        }
    }
}

위 내용은 부트스트랩 클래스에 작업했던 @EnableBinding(Sink.class)loggerSink(MemberChangeModel mbChange) 를 재구성한 것이다. 따라서 부트스트랩 클래스에 작업했던 위 두 작업은 주석 처리하도록 한다.

아래 부분을 잘 보면서 이전 내용과 비교하여 떠올려보세요. event-service > MemberChangeHandler.java

// 부트스트랩에 작업했었던 채널 매핑
@StreamListener(Sink.INPUT)     // 메시지가 입력 채널에서 수신될 때마다 이 메서드 실행

// 사용자 정의 채널 매핑
@StreamListener("inboundMemberChanges")     // Sink.INPUT 대신 사용자 정의 채널명인 inboundMemberChanges 전달

3.2. 메시지 수신 시 캐시 무효화

회원 서비스는 이미 아래처럼 데이터 변경 시 마다 메시지를 발행하도록 되어 있기 때문에 별도 수정할 내용은 없다.

member-service > MemberController.java

/**
 * 단순 메시지 발행
 */
@PostMapping("/{userId}")
public void saveUserId(@PathVariable("userId") String userId) {
    // DB 에 save 작업..
    simpleSourceBean.publishMemberChange("SAVE", userId);
}

메시지 소비자인 이벤트 서비스 역시 위에서 작성한 MemberChangeHandler.java 에서 액션이 UPDATE, DELETE 인 경우 memberRedisRepository.deleteMember(mbChange.getUserId()); 를 통해 캐시 무효화를 하고 있다.

이제 실제 동작을 확인해보도록 하자.

확인을 위해 회원 서비스에 아래와 같은 API 를 추가한다.

member-service > MemberController.java

/**
 * 이벤트 서비스에서 캐시 제거를 위한 메서드
 */
@DeleteMapping("userInfo/{userId}")
public void deleteUserInfoCache(@PathVariable("userId") String userId) {
    logger.debug("====== 회원 삭제 후 DELETE 메시지 발생");

    // DB 에 삭제 작업  (간편성을 위해 DB 작업은 생략)
    simpleSourceBean.publishMemberChange("DELETE", userId);
}

이제 flushall 로 모든 레디스 키를 삭제한 뒤 데이터 상태 변화 메시지 수신 및 레디스에 잘 적용되는지 확인해보도록 하자.

127.0.0.1:6379> flushall
OK

이벤트 서비스의 조회 API 중 레디스에서 먼저 데이터 확인 후 레디스에 데이터가 없는 경우 회원 서비스를 호출하는 REST API 를 호출해보자.

[GET] http://localhost:8070/event/1234

레디스 캐싱 데이터 사용 메서드 조회

-- 이벤트 서비스 로그 (캐싱된 데이터가 없다, 회원 서비스 호출하여 데이터 조회 후 레디스 해시에 캐싱)
DEBUG 24632 MemberCacheRestTemplateClient  : ======= Unable to locate member from the redis cache: 1234

-- 회원 서비스 로그
DEBUG 11448 MemberController      : ====== 회원 저장 서비스 호출!

위 API 를 다시 한번 호출한 후 로그를 보자.

-- 이벤트 서비스 로그 (캐싱된 데이터가 있으므로 레디스에 캐싱된 데이터를 사용한다)
DEBUG 24632 MemberCacheRestTemplateClient  : ======= Successfully retrieved an Member 1234 from the redis cache: com.assu.cloud.eventservice.model.Member@4abb9b3d

-- 회원 서비스 로그 (이벤트 서비스에서 호출하지 않음)
로그없음

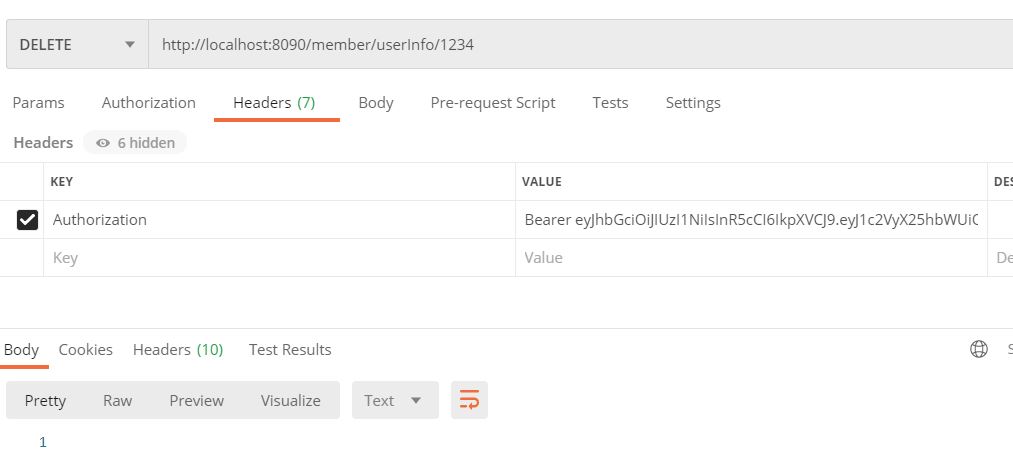

이제 회원 데이터를 삭제하는 회원 서비스의 REST API 를 호출해보자. [DELETE] http://localhost:8090/member/userInfo/1234

레디스 캐싱 데이터 삭제 메서드 호출

-- 회원 서비스 로그 (Kafka 에 DELETE 상태 변화 메시지를 발행)
DEBUG 11448 MemberController    : ====== 회원 삭제 후 DELETE 메시지 발생
DEBUG 11448 SimpleSourceBean    : ======= Sending kafka message DELETE for User Id : 1234
DEBUG 11448 SimpleSourceBean    : ======= MemberChangeModel.class.getTypeName() : com.assu.cloud.memberservice.event.model.MemberChangeModel

-- 이벤트 서비스 로그 (회원 서비스가 발행한 DELETE 메시지 수신, 메시지 수신 후 캐시 무효화)
INFO 24632 MemberChangeHandler   : ======= Received a message of type com.assu.cloud.memberservice.event.model.MemberChangeModel
DEBUG 24632 MemberChangeHandler   : Received a DELETE event from the member service for userId 1234

이제 제대로 캐시 무효화가 되었는지 다시 처음에 호출한 이벤트 서비스의 http://localhost:8070/event/1234 를 호출해보자.

-- 이벤트 서비스 로그 (캐싱된 데이터가 없다, 회원 서비스 호출하여 데이터 조회 후 레디스 해시에 캐싱)
DEBUG 24632 MemberCacheRestTemplateClient  : ======= Unable to locate member from the redis cache: 1234

-- 회원 서비스 로그
DEBUG 11448 MemberController      : ====== 회원 저장 서비스 호출!

바로 위에서 해당 캐시를 무효화했기 때문에 회원 서비스를 조회하는 것을 확인할 수 있다.


참고 사이트 & 함께 보면 좋은 사이트






© 2020.08. by assu10

Powered by assu10
