Kubernetes - 서비스(ClusterIP, NodePort, LoadBalancer, ExternalName)
in DEV on DevOps, Kubernetes, Docker, K8s, Service, Networking, Clusterip, Nodeport, Loadbalancer, Externalname, Infrastructure, Service-discovery
이 포스트에서는 쿠버네티스 서비스의 핵심 개념을 살펴보고, 실무에서 주로 사용되는 4가지 서비스 타입의 동작 원리와 차이점을 알아본다.
- ClusterIP
- NodePort
- LoadBalancer
- ExternalName
목차
개발 환경
- Ubuntu 24.04.2 LTS
- Mac Apple M3 Max
- Memory 48 GB
1. 서비스(Service) 개념
쿠버네티스 환경에서 가장 먼저 이해해야 할 특성 중 하나는 파드가 일시적(Ephemeral)인 리소스이다.
파드는 언제든지 삭제될 수 있고, 새로운 노드에서 다시 생성될 수 있다. 이 때 파드에 할당된 IP 주소 역시 변하게 된다.
만약 클라이언트가 파드의 IP를 직접 바라보고 통신한다면 파드가 재시작될 때마다 클라이언트는 변경된 IP를 추적해야 하므로 통신이 매우 불안정해진다.
이러한 신뢰할 수 없는 파드 IP문제를 해결하고, 클라이언트와 파드, 혹은 파드와 파드 간의 안정적인 연결을 담당하는 것이 바로 쿠버네티스 서비스(Service)이다.
서비스(Service)는 파드 집합에 대한 단일 진입점(Entrypoint)을 제공하고, 이들에 대한 접근 정책을 정의하는 추상화된 논리적 리소스이다.
서비스는 동적으로 변하는 파드들의 앞단에 위치하여 고정된 주소(IP)를 제공하며 아래와 같은 역할을 수행한다.
- Service Discovery(서비스 발견)
- 서비스를 구성하는 개별 파드들의 IP가 바뀌어도, 클라이언트는 서비스의 고정 IP(VIP)만 알면 통신 가능
- Load Balancing(부하 분산)
- 하나의 서비스에 여러 개의 파드가 연결되어 있다면, 트래픽을 각 파드에 적절히 분산
- External Exposure(외부 노출)
- 파드 내부 구성을 수정하지 않고도 외부로 서비스를 안전하게 노출
1.2. 동작 원리: 레이블 셀렉터(Label Selector)
서비스가 자신이 관리할 파드를 식별하는 방법은 레이블(Label)이다.
YAML 이나 JSON으로 서비스를 정의할 때 selector를 지정하면, 해당 레이블을 가진 모든 파드가 자동으로 서비스에 연결된다.

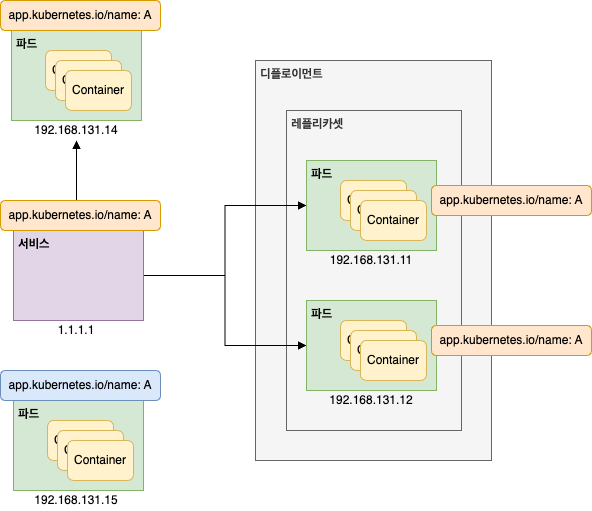

위 그림을 통해 서비스의 동작 방식을 이해해보자.
- 파드(Pod)
- 파드들은 워커 노드에 존재하며 각각의 IP를 가짐
- 서비스(Service)
- 파드 앞단에서 고정된 진입점 역할
- 연결 기준
- 서비스는 라벨(app.kubernetes.io/name: A)이 일치하는 파드들을 찾아 연결
그림의 왼쪽처럼 디플로이없이 단독으로 생성된 파드든, 오른쪽처럼 디플로이먼트와 레플리카셋에 의해 관리되는 파드든 상관없다.
라벨만 동일하다면 하나의 서비스로 묶여 클라이언트에게 단일 진입점을 제공할 수 있다.
결과적으로 개발자는 백엔드 파드가 몇 개인지, 어느 노드에 있는지 신경쓸 필요 없이 서비스하고만 통신하면 된다.

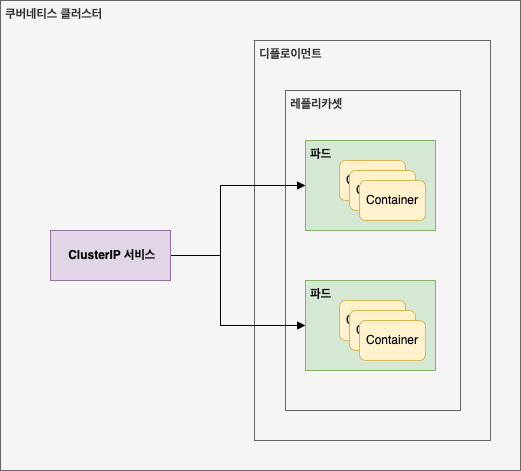

2. ClusterIP
ClusterIP는 쿠버네티스 서비스의 기본(Default) 설정값이다. 별도로 타입을 지정하지 않으면 자동으로 ClusterIP로 생성된다.
가장 큰 특징은 쿠버네티스 클러스터 내부에서만 접근 가능한 고정 IP를 할당한다는 점이다.
즉, 클러스터 외부(인터넷 등)에서는 이 IP로 접근할 수 없으며, 클러스터 내의 다른 파드나 노드에서만 접근 가능하다.
주로 내부 데이터베이스나 백엔드 간의 통신에 사용된다.
2.1. ClusterIP 서비스 생성 및 연동
실제 코드를 통해 ClusterIP 서비스를 생성하고, 파드 간 통신을 확인해보자.
실습 환경 준비
2.3. 매니페스트를 활용한 디플로이먼트 실행(선언형) 에서 사용했던 ex02 디렉터리를 복사하여 새로운 디렉터리를 만든다.
assu@myserver01:~/work/ch09$ pwd
/home/assu/work/ch09
assu@myserver01:~/work/ch09$ ls
ex01 ex02 ex03 ex04
assu@myserver01:~/work/ch09$ cp -r ex02 ex05
assu@myserver01:~/work/ch09$ ls
ex01 ex02 ex03 ex04 ex05
assu@myserver01:~/work/ch09$ cd ex05
assu@myserver01:~/work/ch09/ex05$ ls
deploy-test01.yml
서비스 매니페스트 작성(service-test01.yml)
기존에 준비된 deploy-test01.yml(웹 애플리케이션 디플로이먼트)과 연결할 서비스를 정의한다.
assu@myserver01:~/work/ch09/ex05$ vim service-test01.yml
apiVersion: v1 # 서비스 리소스는 v1 API 사용
kind: Service # 리소스 종류 명시
metadata:
name: web-service # 서비스 이름 정의
spec:
type: ClusterIP # 서비스 타입 (생략 시 기본값 ClusterIP)
selector: # [핵심] 이 서비스가 트래픽을 전달할 파드의 라벨 지정
app.kubernetes.io/name: web-deploy # 생성할 서비스는 앞서 생성한 web-deploy 파드와 연결할 것이므로 서비스에 연결할 파드 정보 입력
ports:
- protocol: TCP
port: 80 # 서비스가 노출할 포트

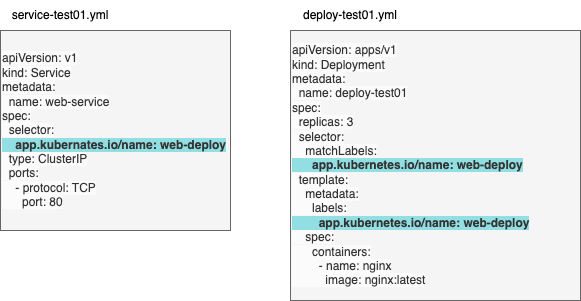

서비스 파일을 작성할 때는 아래와 같이 spec.selector.app.kubernetes.io/name을 통해 해당 서비스와 연동될 디플로이먼트를 지정해야 한다.
리소스 배포 및 확인
디플로이먼트와 서비스를 차례로 생성한다.
# 디플로이먼트 생성
assu@myserver01:~/work/ch09/ex05$ kubectl apply -f deploy-test01.yml
deployment.apps/deploy-test01 created
# 서비스 생성
assu@myserver01:~/work/ch09/ex05$ kubectl apply -f service-test01.yml
service/web-service created
생성이 완료되면 kubectl get all 명령어로 상태를 확인한다.
assu@myserver01:~/work/ch09/ex05$ kubectl get all
NAME READY STATUS RESTARTS AGE
pod/deploy-test01-5b8c666f54-bnmvr 1/1 Running 0 49s
pod/deploy-test01-5b8c666f54-kkqfb 1/1 Running 0 49s
pod/deploy-test01-5b8c666f54-q6pfm 1/1 Running 0 49s
NAME TYPE CLUSTER-IP EXTERNAL-IP PORT(S) AGE
service/kubernetes ClusterIP 10.96.0.1 <none> 443/TCP 6d6h
service/web-service ClusterIP 10.100.25.6 <none> 80/TCP 39s # web-service 가 생성됨
NAME READY UP-TO-DATE AVAILABLE AGE
deployment.apps/deploy-test01 3/3 3 3 49s
NAME DESIRED CURRENT READY AGE
replicaset.apps/deploy-test01-5b8c666f54 3 3 3 49s
web-service 서비스가 생성되었고, CLUSTER-IP 10.100.25.6 이 할당된 것을 확인할 수 있다.
EXTERNAL-IP가 <none>인 것은 이 서비스가 외부로 노출되지 않았음을 의미한다.
2.2. 내부 통신 테스트
ClusterIP는 외부 접근이 불가능하므로 클러스터 내부에 별도의 ‘클라이언트용 파드’를 생성하여 통신을 테스트해야 한다.
여기서는 nginx 이미지를 사용한 간단한 파드를 생성할 것이다.
테스트용 클라이언트 파드 생성(nginx-test01.yml)
assu@myserver01:~/work/ch09/ex05$ vim nginx-test01.yml
apiVersion: v1
kind: Pod
metadata:
name: nginx01
spec:
containers:
- name: nginx-test01
image: nginx:latest
assu@myserver01:~/work/ch09/ex05$ kubectl apply -f nginx-test01.yml
pod/nginx01 created
assu@myserver01:~/work/ch09/ex05$ kubectl get all
NAME READY STATUS RESTARTS AGE
pod/deploy-test01-5b8c666f54-bnmvr 1/1 Running 0 21m
pod/deploy-test01-5b8c666f54-kkqfb 1/1 Running 0 21m
pod/deploy-test01-5b8c666f54-q6pfm 1/1 Running 0 21m
pod/nginx01 1/1 Running 0 13s # Nginx 파드 생성
NAME TYPE CLUSTER-IP EXTERNAL-IP PORT(S) AGE
service/kubernetes ClusterIP 10.96.0.1 <none> 443/TCP 6d6h
service/web-service ClusterIP 10.100.25.6 <none> 80/TCP 20m
NAME READY UP-TO-DATE AVAILABLE AGE
deployment.apps/deploy-test01 3/3 3 3 21m
NAME DESIRED CURRENT READY AGE
replicaset.apps/deploy-test01-5b8c666f54 3 3 3 21m
서비스 호출(curl)
nginx01 파드 내부 셸로 진입하여, 위에서 생성한 web-service의 ClusterIP(10.100.25.6)로 HTTP 요청을 보낸다.
# nginx01 파드 내부로 접속
assu@myserver01:~/work/ch09/ex05$ kubectl exec -it nginx01 -- /bin/bash
# 서비스 IP로 요청 전송
root@nginx01:/# curl -v 10.100.25.6
* Trying 10.100.25.6:80...
* Connected to 10.100.25.6 (10.100.25.6) port 80
* using HTTP/1.x
> GET / HTTP/1.1
> Host: 10.100.25.6
> User-Agent: curl/8.14.1
> Accept: */*
>
* Request completely sent off
< HTTP/1.1 200 OK
< Server: nginx/1.29.4
< Date: Sat, 20 Dec 2025 10:24:07 GMT
< Content-Type: text/html
< Content-Length: 615
< Last-Modified: Tue, 09 Dec 2025 18:28:10 GMT
< Connection: keep-alive
< ETag: "69386a3a-267"
< Accept-Ranges: bytes
<
<!DOCTYPE html>
<html>
<head>
<title>Welcome to nginx!</title>
<style>
html { color-scheme: light dark; }
body { width: 35em; margin: 0 auto;
font-family: Tahoma, Verdana, Arial, sans-serif; }
</style>
</head>
<body>
<h1>Welcome to nginx!</h1>
<p>If you see this page, the nginx web server is successfully installed and
working. Further configuration is required.</p>
<p>For online documentation and support please refer to
<a href="http://nginx.org/">nginx.org</a>.<br/>
Commercial support is available at
<a href="http://nginx.com/">nginx.com</a>.</p>
<p><em>Thank you for using nginx.</em></p>
</body>
</html>
* Connection #0 to host 10.100.25.6 left intact
root@nginx01:/# exit
exit
정상적으로 응답(200 OK)이 왔다.
이는 클라이언트 파드(nginx01)가 서비스(web-service)를 통해 백엔드 파드에 성공적으로 도달했음을 보여준다.
동작 원리 확인

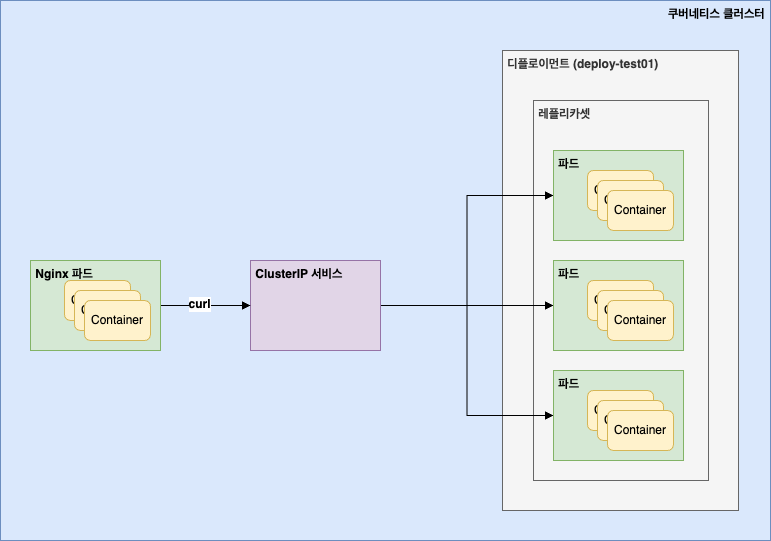

이 과정은 아래 그림과 같이 동작한다.
nginx01 파드는 서비스 IP로 요청을 보냈지만, 실제 처리는 서비스 뒤에 연결된 3개의 deploy-test01 파드 중 하나가 수행했다.
서비스는 들어오는 요청을 파드들에게 로드 밸런싱하여 전달한다.
실제로 서비스가 어떤 파드들을 바라보고 있는지(로드 밸런싱 대상) 확인하려면 endpoints를 조회하면 된다.
# 서비스에 연결된 파드 확인
assu@myserver01:~/work/ch09/ex05$ kubectl get endpoints web-service
NAME ENDPOINTS AGE
web-service 192.168.131.71:80,192.168.131.72:80,192.168.149.199:80 33m
ENDPOINTS 컬럼에 3개의 IP가 등록된 것을 볼 수 있다.
이것이 실제 트래픽을 처리하는 백엔드 파드들의 IP이다.
2.3. 리소스 정리
이제 리소스들을 정리한다.
assu@myserver01:~/work/ch09/ex05$ kubectl delete -f service-test01.yml
service "web-service" deleted
assu@myserver01:~/work/ch09/ex05$ kubectl delete -f deploy-test01.yml
deployment.apps "deploy-test01" deleted
assu@myserver01:~/work/ch09/ex05$ kubectl delete -f nginx-test01.yml
pod "nginx01" deleted
# web-service 는 삭제되었고, 아래 보이는 service/kubernetes는 쿠버네티스 API 서버용 기본 서비스임
assu@myserver01:~/work/ch09/ex05$ kubectl get all
NAME TYPE CLUSTER-IP EXTERNAL-IP PORT(S) AGE
service/kubernetes ClusterIP 10.96.0.1 <none> 443/TCP 6d7h
assu@myserver01:~/work/ch09/ex05$ kubectl get pod
No resources found in default namespace.
3. NodePort

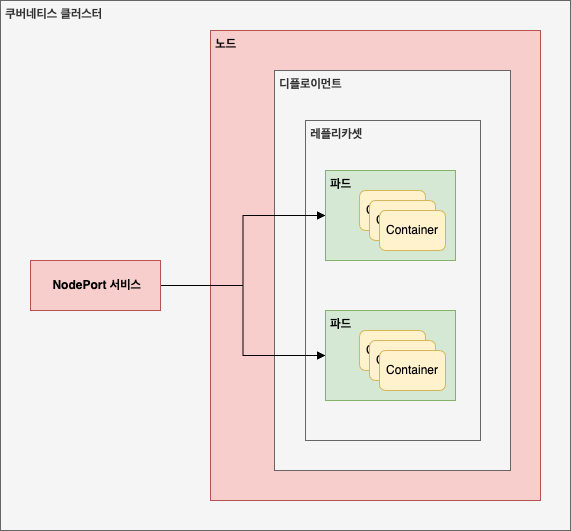

NodePort는 외부에서 쿠버네티스 클러스터로 접근할 수 있는 가장 기본적인 방법이다. 이름 그대로 모든 노드의 특정 포트를 개방하여 외부 트래픽을 파드로 전달한다.
- 동작 방식
- 클러스터 내의 모든 노드가 지정된 포트(기본 범위: 30000~32767)을 연다.
- 외부에서
<NodeIP>:<NodePort>로 요청을 보내면, 해당 요청은 서비스로 전달되고 다시 파드로 로드 밸런싱된다.
- 포함 관계
- NodePort는 ClusterIP 기능을 포함한다.
- 즉, NodePort 서비스를 만들면 ClusterIP도 자동으로 생성되어 내부 통신도 가능해진다.
3.1. NodePort 서비스 생성 및 연동
외부에서 접속 가능한 웹 서버 환경을 구축해보자.
실습 환경 준비
2.3. 매니페스트를 활용한 디플로이먼트 실행(선언형) 에서 사용했던 ex02 디렉터리를 복사하여 새로운 디렉터리를 만든다.
assu@myserver01:~/work/ch09$ pwd
/home/assu/work/ch09
assu@myserver01:~/work/ch09$ ls
ex01 ex02 ex03 ex04 ex05
assu@myserver01:~/work/ch09$ cp -r ex02 ex06
assu@myserver01:~/work/ch09$ ls
ex01 ex02 ex03 ex04 ex05 ex06
assu@myserver01:~/work/ch09$ cd ex06
assu@myserver01:~/work/ch09/ex06$ ls
deploy-test01.yml
디플로이먼트 확인(deploy-test01.yml)
기존에 작성된 디플로이먼트 매니페스트를 그대로 사용한다.
nginx 컨테이너를 3개(replicas: 3)를 실행하며, 라벨은 app.kubernetes.io/name: web-deploy 를 가진다.
assu@myserver01:~/work/ch09/ex06$ cat deploy-test01.yml
# Pod 생성 시에는 v1, 디플로이먼트와 같이 리소스를 관리하는 오브젝트인 경우 apps/v1 사용
apiVersion: apps/v1
# 생성할 오브젝트 종류 지정
kind: Deployment
metadata:
name: deploy-test01 # 생성할 디플로이먼트 이름 지정
# 생성할 디플로이먼트 상태 정의
spec:
replicas: 3 # 생성할 레플리카셋 개수 정의
selector: # selector는 Pod에 라벨을 붙이는 옵션이라고 생각하면 됨, selector를 활용하여 디플로이먼트가 관리할 Pod를 연결함
# matchLabels의 app.kubernetes.io/name 으로 지정되는 이름은 selector로 적용하는 이름이 되므로 이는 Pod를 생성했을 때의 이름과 동일해야 함
matchLabels:
app.kubernetes.io/name: web-deploy # (중요)이 라벨을 서비스가 찾음
# 생성할 Pod의 템플릿
template:
# Pod의 메타 정보 입력
metadata:
labels:
app.kubernetes.io/name: web-deploy # 디플로이먼트가 관리할 Pod 라벨
# Pod의 spec 정의
spec:
containers:
- name: nginx
image: nginx:latest
NodePort 서비스 작성(service-test01.yml)
이제 외부 노출을 위한 서비스를 작성한다.
assu@myserver01:~/work/ch09/ex06$ vim service-test01.yml
apiVersion: v1
kind: Service # 오브젝트 타입 설정
metadata:
name: web-service-nodeport # 서비스 이름 지정
spec: # 오브젝트의 상태 정의
selector: # 해당 서비스가 연동하게 될 앱 정의
app.kubernetes.io/name: web-deploy # 디플로이먼트와 연결할 라벨
type: NodePort # 서비스 타입 정의
ports:
- protocol: TCP
nodePort: 31001 # [외부용] 노드가 리스닝할 포트 (30000~32767)
port: 80 # [서비스용] 클러스터 내부에서 서비스가 사용할 포트
targetPort: 80 # [파드용] 실제 컨테이너가 띄우고 있는 포트
<포트 설정 이해>
nodePort- 외부 사용자가 접근할 때 사용하는 포트(예: 브라우저에서 http://노드IP:31001)
port- 클러스터 내부의 다른 파드가 이 서비스를 호출할 때 사용하는 포트
targetPort- 트래픽이 최종적으로 도달하는 파드(컨테이너)의 포트
아래 그림은 서비스의 selector가 디플로이먼트의 label을 어떻게 찾아가는지를 보여준다.
리소스 배포 및 확인
assu@myserver01:~/work/ch09/ex06$ kubectl apply -f deploy-test01.yml
deployment.apps/deploy-test01 created
assu@myserver01:~/work/ch09/ex06$ kubectl apply -f service-test01.yml
service/web-service-nodeport created
파드, 서비스, 디플로이먼트, 레플리카셋이 모두 실행 중임을 확인한다.
assu@myserver01:~/work/ch09/ex06$ kubectl get all
NAME READY STATUS RESTARTS AGE
pod/deploy-test01-5b8c666f54-nhmwn 1/1 Running 0 48s
pod/deploy-test01-5b8c666f54-t4v8q 1/1 Running 0 48s
pod/deploy-test01-5b8c666f54-w9zj2 1/1 Running 0 48s
NAME TYPE CLUSTER-IP EXTERNAL-IP PORT(S) AGE
service/kubernetes ClusterIP 10.96.0.1 <none> 443/TCP 7d
service/web-service-nodeport NodePort 10.103.247.183 <none> 80:31001/TCP 20s
NAME READY UP-TO-DATE AVAILABLE AGE
deployment.apps/deploy-test01 3/3 3 3 48s
NAME DESIRED CURRENT READY AGE
replicaset.apps/deploy-test01-5b8c666f54 3 3 3 48s
service/web-service-nodeport의 PORT(S) 항목이 80:31001/TCP로 표시된 것을 볼 수 있다.
이는 내부 80번 포트가 외부 31001번 포트와 매핑되었음을 의미한다.
3.2. 외부 접속 테스트: 포트 포워딩
실제 파드가 어느 노드에 배치되었는지 확인해보자.
assu@myserver01:~/work/ch09/ex06$ kubectl get pod -o wide
NAME READY STATUS RESTARTS AGE IP NODE NOMINATED NODE READINESS GATES
deploy-test01-5b8c666f54-nhmwn 1/1 Running 0 2m10s 192.168.131.73 myserver02 <none> <none>
deploy-test01-5b8c666f54-t4v8q 1/1 Running 0 2m10s 192.168.149.201 myserver03 <none> <none>
deploy-test01-5b8c666f54-w9zj2 1/1 Running 0 2m10s 192.168.149.202 myserver03 <none> <none>
assu@myserver01:~/work/ch09/ex06$
파드들이 myserver02, myverser03 노드에 분산되어 있다.

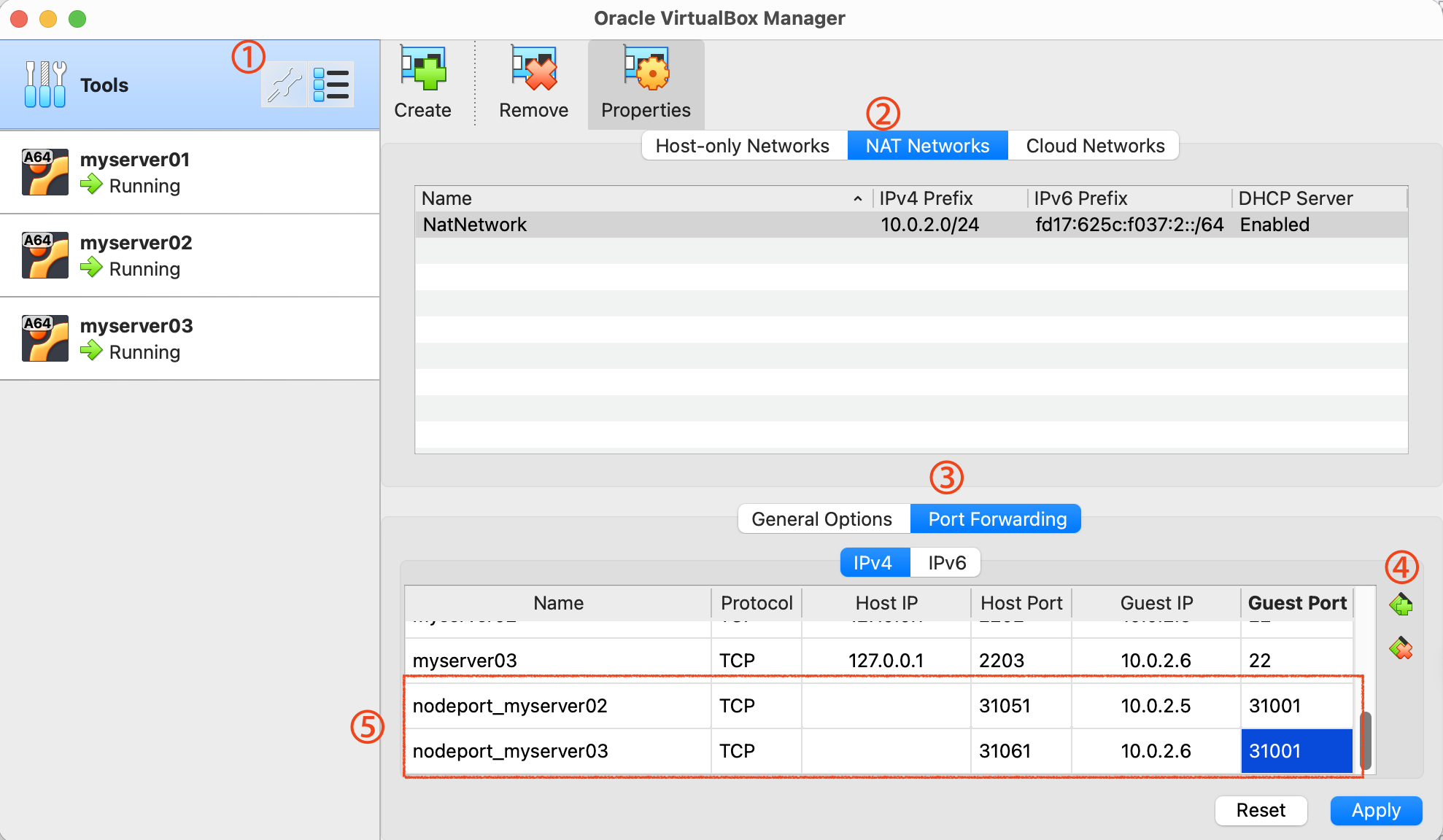

호스트 설정 및 포트 포워딩
VM 환경을 사용 중이라면 호스트 PC에서 VM의 노드 포트로 접근하기 위해 추가 설정이 필요하다.
1) Hosts 파일 확인
VM들의 IP를 확인한다.
assu@myserver01:~/work/ch09/ex06$ cat /etc/hosts
127.0.0.1 localhost
127.0.1.1 myserver01
# 아래 추가
10.0.2.4 myserver01
10.0.2.5 myserver02
10.0.2.6 myserver03
# The following lines are desirable for IPv6 capable hosts
::1 ip6-localhost ip6-loopback
fe00::0 ip6-localnet
ff00::0 ip6-mcastprefix
ff02::1 ip6-allnodes
ff02::2 ip6-allrouters
2) 포트 포워딩 설정
호스트 PC(내 로컬)의 포트를 VM의 NodePort로 연결한다.
- 호스트 31051 → myserver02 (10.0.2.5):31001(NodePort)
- 호스트 31061 → myserver03 (10.0.2.6):31001(NodePort)
31051 호스트 포트로 접속하면 이를 10.0.2.5 노드의 NodePort 31001로 포트포워딩하고, 31061 호스트 포트로 접속하면 이를 10.0.2.6 노드의 NodePort 31001로 포트포워딩하도록 설정한다.
브라우저 접속 확인
웹 브라우저를 켜고 각각 http://127.0.0.1:31051, http://127.0.0.1:31061 에 접속하면 Nginx 환영 페이지를 볼 수 있다.
어떤 노드의 IP로 접근하든(myserver02이든 03이든), 31001 포트로 들어온 요청은 쿠버네티스 서비스에 의해 관리되는 파드 중 하나로 전달된다.
트래픽 흐름도
이 과정을 시각화하면 아래와 같다.
- 사용자가 웹 브라우저에 127.0.0.1:31051 입력
- 포트 포워딩을 통해 myserver02(10.0.2.5)의 31001번 포트로 전달
- myserver02의 web-service-nodeport 서비스가 요청을 수신
- 서비스가 nginx 파드(targetPort 80)로 트래픽 전달 및 응답
3.3. 리소스 정리
리소스를 정리한다.
assu@myserver01:~/work/ch09/ex06$ kubectl delete -f service-test01.yml
service "web-service-nodeport" deleted
assu@myserver01:~/work/ch09/ex06$ kubectl delete -f deploy-test01.yml
deployment.apps "deploy-test01" deleted
assu@myserver01:~/work/ch09/ex06$ kubectl get all
NAME TYPE CLUSTER-IP EXTERNAL-IP PORT(S) AGE
service/kubernetes ClusterIP 10.96.0.1 <none> 443/TCP 7d

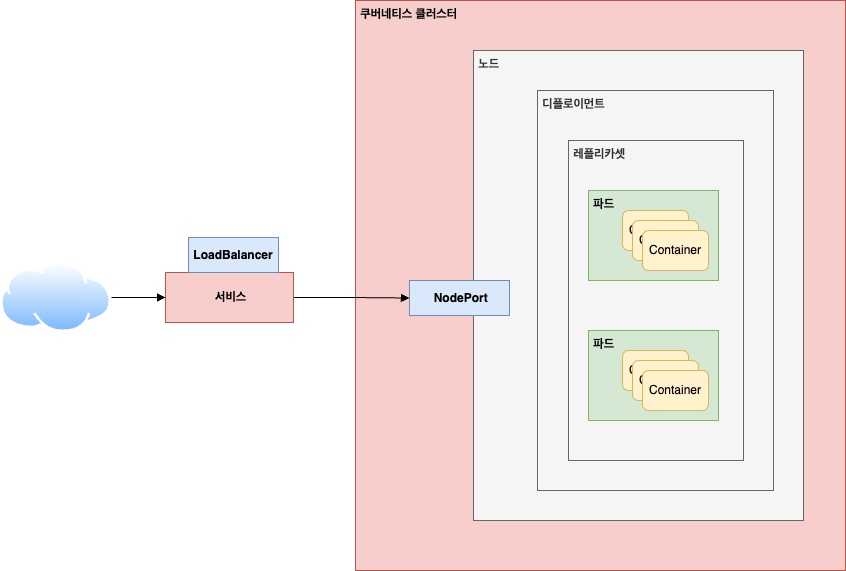

4. LoadBalancer
LoadBalancer 타입은 서비스에 고정된 공인 IP(External IP)를 할당하여 클러스터 외부에서 접근할 수 있도록 하는 가장 표준적인 방법이다.
- 동작 방식
- 클라우드 제공업체(AWS, GCP, Azure 등)의 로드 밸런서를 자동으로 프로비저닝하여 트래픽을 파드로 전달한다.
- 포함 관계
- LoadBalancer는 NodePort의 기능을 포함하여, NodePort는 ClusterIP의 기능을 포함한다.
- 즉, LoadBalancer를 생성하면 NodePort와 ClusterIP도 자동으로 활성화된다.
- 주 용도
- HTTP/HTTPS 웹 서비스 등 외부 인터넷에 서비스를 노출해야 할 때 주로 사용된다.
4.1. LoadBalancer 서비스 생성 및 연동
여기서는 로컬 VM 환경에서 LoadBalancer 타입을 설정하고, External IP를 수동으로 지정하여 외부 접속을 테스트해본다.
실습 환경 준비
2.3. 매니페스트를 활용한 디플로이먼트 실행(선언형) 에서 사용했던 ex02 디렉터리를 복사하여 새로운 디렉터리를 만든다.
assu@myserver01:~/work/ch09$ pwd
/home/assu/work/ch09
assu@myserver01:~/work/ch09$ ls
ex01 ex02 ex03 ex04 ex05 ex06
assu@myserver01:~/work/ch09$ cp -r ex02 ex07
assu@myserver01:~/work/ch09$ ls
ex01 ex02 ex03 ex04 ex05 ex06 ex07
assu@myserver01:~/work/ch09$ cd ex07
디플로이먼트 확인(deploy-test01.yml)
이전과 동일한 Nginx 디플로이먼트를 사용한다.
assu@myserver01:~/work/ch09/ex07$ cat deploy-test01.yml
apiVersion: apps/v1
kind: Deployment
metadata:
name: deploy-test01
spec:
replicas: 3
selector:
matchLabels:
app.kubernetes.io/name: web-deploy
template:
metadata:
labels:
app.kubernetes.io/name: web-deploy
spec:
containers:
- name: nginx
image: nginx:latest
LoadBalancer 서비스 작성(service-test01.yml)
assu@myserver01:~/work/ch09/ex07$ vim service-test01.yml
서비스 타입을 LoadBalancer로 설정하고, 외부에서 접근할 IP를 명시한다.
참고로 AWS나 GCP 같은 클라우드 환경에서는
externalIPs를 지정하지 않아도 자동으로 공인 IP가 할당된다.
하지만 지금(VM 환경)은 자동으로 IP를 할당해 줄 로드 밸런서가 없으므로,externalIPs필드를 사용하여 myserver01 노드의 IP(10.0.2.4)를 강제로 지정한다.
apiVersion: v1
kind: Service
metadata:
name: web-service-loadbalancer
spec:
selector:
app.kubernetes.io/name: web-deploy
type: LoadBalancer # 서비스 타입 설정
externalIPs: # [중요] 외부에서 접근할 IP 수동 지정 (VM 환경용)
- 10.0.2.4 # myserver01의 IP
ports:
- protocol: TCP
nodePort: 31002 # (선택) NodePort 직접 지정. 생략 시 자동 할당.
port: 80 # 서비스가 사용할 포트
targetPort: 80 # 파드가 사용할 포트
LoadBalancer를 생성할 때는 NodePort를 사용하지 않아도 되지만 여기서는 NodePort를 지정한다. NodePort를 지정하지 않으면 자동으로 설정한다.

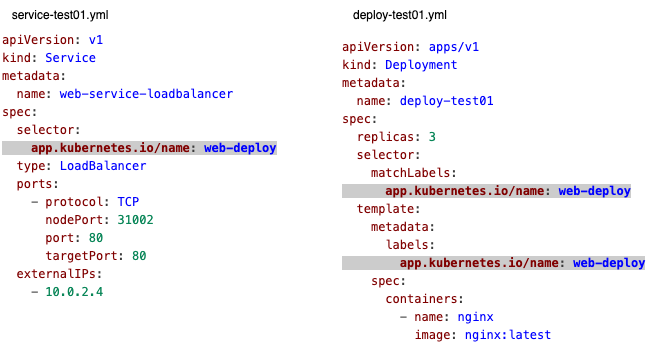

아래 그림은 서비스의 selector가 디플로이먼트의 label을 어떻게 찾아가는지를 보여준다.
리소스 배포 및 확인
디플로이먼트와 서비스를 생성한다.
assu@myserver01:~/work/ch09/ex07$ kubectl apply -f deploy-test01.yml
deployment.apps/deploy-test01 created
assu@myserver01:~/work/ch09/ex07$ kubectl apply -f service-test01.yml
service/web-service-loadbalancer created
생성 상태를 확인한다.
assu@myserver01:~/work/ch09/ex07$ kubectl get pod -o wide
NAME READY STATUS RESTARTS AGE IP NODE NOMINATED NODE READINESS GATES
deploy-test01-5b8c666f54-gbsq4 1/1 Running 0 5m16s 192.168.131.75 myserver02 <none> <none>
deploy-test01-5b8c666f54-sqs75 1/1 Running 0 5m16s 192.168.149.203 myserver03 <none> <none>
deploy-test01-5b8c666f54-xlzth 1/1 Running 0 5m16s 192.168.131.74 myserver02 <none> <none>
assu@myserver01:~/work/ch09/ex07$ kubectl get all
NAME READY STATUS RESTARTS AGE
pod/deploy-test01-5b8c666f54-gbsq4 1/1 Running 0 5m24s
pod/deploy-test01-5b8c666f54-sqs75 1/1 Running 0 5m24s
pod/deploy-test01-5b8c666f54-xlzth 1/1 Running 0 5m24s
# 외부 아이피로 설정한 10.0.2.4로 이후에 접속할 예정
NAME TYPE CLUSTER-IP EXTERNAL-IP PORT(S) AGE
service/kubernetes ClusterIP 10.96.0.1 <none> 443/TCP 7d2h
service/web-service-loadbalancer LoadBalancer 10.105.85.20 10.0.2.4 80:31002/TCP 5m19s
NAME READY UP-TO-DATE AVAILABLE AGE
deployment.apps/deploy-test01 3/3 3 3 5m24s
NAME DESIRED CURRENT READY AGE
replicaset.apps/deploy-test01-5b8c666f54 3 3 3 5m24s
EXTERNAL-IP 항목에 우리가 지정한 10.0.2.4 가 할당된 것을 볼 수 있다.
이제 외부에서는 10.0.2.4:80 으로 접근이 가능해진다.

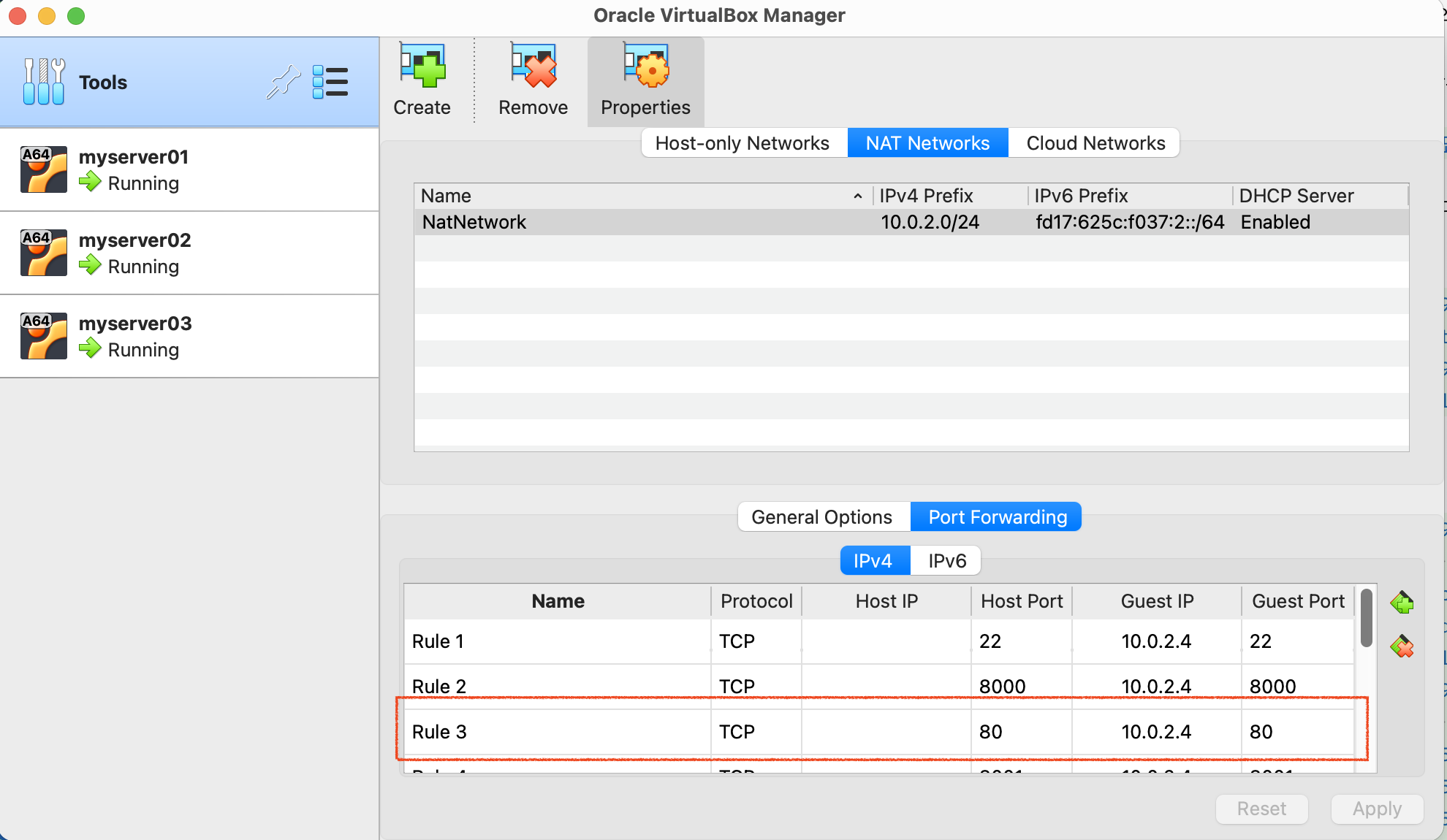

4.2. 외부 접속 테스트: 포트 포워딩
호스트 PC(내 로컬)에서 VM 내부의 LoadBalancer IP로 접근하기 위해 포트 포워딩 설정을 확인해야 한다.
호스트 포트 80번에 대해 myserver01(10.0.2.4) 의 포트 80으로 포트 포워딩이 되어있어야 한다.
이제 웹 브라우저에서 http://127.0.0.1:80으로 접속하면 VM 내부의 10.0.2.4:80으로 트래픽이 전달되어 Nginx 환영 페이지가 출력된다.

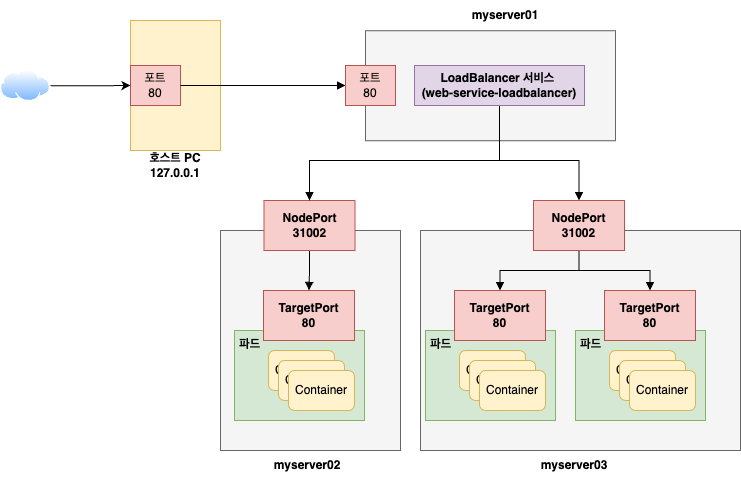

트래픽 흐름도
전체적인 트래픽 흐름을 정리하면 아래와 같다.
4.3. 리소스 정리
리소스를 정리한다.
assu@myserver01:~/work/ch09/ex07$ kubectl delete -f service-test01.yml
service "web-service-loadbalancer" deleted
assu@myserver01:~/work/ch09/ex07$ kubectl delete -f deploy-test01.yml
deployment.apps "deploy-test01" deleted
assu@myserver01:~/work/ch09/ex07$ kubectl get all
NAME TYPE CLUSTER-IP EXTERNAL-IP PORT(S) AGE
service/kubernetes ClusterIP 10.96.0.1 <none> 443/TCP 7d3h

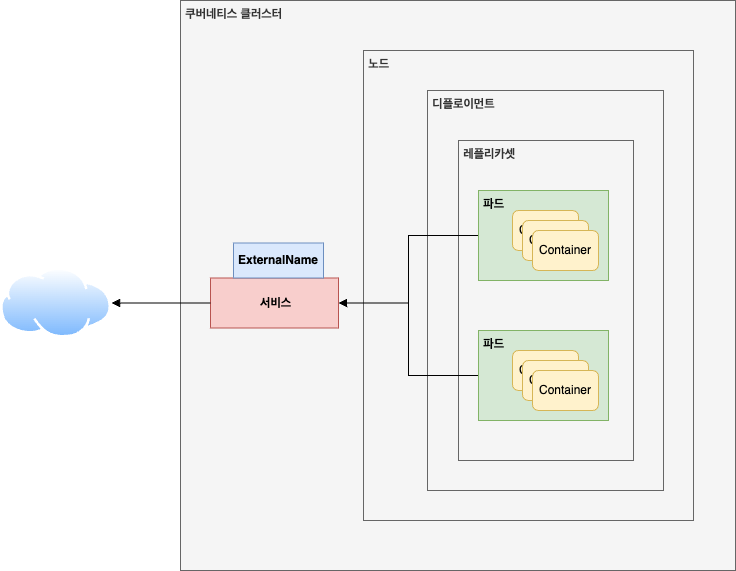

5. ExternalName
ExternalName은 위의 살펴본 3가지 유형(ClusterIP, NodePort, LoadBalancer)과는 성격이 조금 다르다.
파드의 트래픽을 로드 밸런싱하는 것이 아니라, 서비스 이름을 외부 도메인(DNS)에 매핑(CNAME)해주는 역할을 한다.
- 동작 방식
- 클러스터 내부에서 해당 서비스(web-service-externalname)를 호출하면, 쿠버네티스 DNS가 설정된 외부 도메인(www.google.com)의 CNAME 레코드를 반환한다.
- 특징
- ClusterIP나 NodePort를 할당받지 않는다.
- 프록시를 거치지 않고 DNS 수준에서 리다이렉트한다.
- 활용
- 클러스터 내부의 애플리케이션이 외부의 데이터베이스나 서드파티 API를 호출할 때, 코드 변경 없이 서비스 이름만으로 접근 구성을 변경하고 싶을 때 사용한다.
5.1. ExternalName 서비스 생성 및 연동
외부 도메인인 www.google.com 을 가리키는 서비스를 만들어보자.
실습 환경 준비
1.3. 매니페스트(Manifest)를 활용한 Pod 실행 에서 사용한 ex01 디렉터리를 복사하여 ex08 디렉터리를 생성한다.
assu@myserver01:~/work/ch09$ ls
ex01 ex02 ex03 ex04 ex05 ex06 ex07
assu@myserver01:~/work/ch09$ cp -r ex01 ex08
assu@myserver01:~/work/ch09$ ls
ex01 ex02 ex03 ex04 ex05 ex06 ex07 ex08
assu@myserver01:~/work/ch09$ cd ex08
assu@myserver01:~/work/ch09/ex08$ ls
nginx-test01.yml
테스트용 파드 준비(nginx-test01.yml)
기본적인 Nginx 파드 매니페스트를 준비한다.
assu@myserver01:~/work/ch09/ex08$ cat nginx-test01.yml
apiVersion: v1
kind: Pod
metadata:
name: nginx01
spec:
containers:
- name: nginx-test01
image: nginx:latest
ExternalName 서비스 작성(service-test01.yml)
type: ExternalName을 지정하고, externalName 필드에 연결하고 싶은 외부 도메인 주소를 입력한다.
assu@myserver01:~/work/ch09/ex08$ vim service-test04.yml
apiVersion: v1
kind: Service
metadata:
name: web-service-externalname # 서비스 이름
spec:
type: ExternalName # 서비스 타입
externalName: www.google.com # 연결할 외부 도메인 (CNAME)
리소스 배포 및 확인
assu@myserver01:~/work/ch09/ex08$ kubectl apply -f service-test04.yml
service/web-service-externalname created
assu@myserver01:~/work/ch09/ex08$ kubectl apply -f nginx-test01.yml
pod/nginx01 created
생성된 서비스를 조회해본다.
assu@myserver01:~/work/ch09/ex08$ kubectl get all
NAME READY STATUS RESTARTS AGE
pod/nginx01 1/1 Running 0 20s
NAME TYPE CLUSTER-IP EXTERNAL-IP PORT(S) AGE
service/kubernetes ClusterIP 10.96.0.1 <none> 443/TCP 7d3h
service/web-service-externalname ExternalName <none> www.google.com <none> 25s
assu@myserver01:~/work/ch09/ex08$ kubectl get pod -o wide
NAME READY STATUS RESTARTS AGE IP NODE NOMINATED NODE READINESS GATES
nginx01 1/1 Running 0 5m8s 192.168.131.78 myserver02 <none> <none>
service/web-service-externalname 을 보면 CLUSTER-IP가 <none>이고, EXTERNAL-IP가 www.google.com 으로 설정된 것을 확인할 수 있다.
5.2. 도메인 연결 테스트
이제 nginx01 파드 내부에서 서비스를 호출했을 때 구글로 연결이 되는지 확인해보자.
# 파드 내부 셸 접속
assu@myserver01:~/work/ch09/ex08$ kubectl exec -it nginx01 -- /bin/bash
# 서비스 이름으로 curl 요청
root@nginx01:/# curl 'web-service-externalname'
<!DOCTYPE html>
<html lang=en>
<meta charset=utf-8>
<title>Error 404 (Not Found)!!1</title>
...
curl 명령을 실행했을 때 구글의 404 페이지 HTML이 반환되었다.
404 에러가 떴다는 것은 web-service-externalname 이라는 내부 서비스 이름을 통해 실제 외부의 구글 서버(www.google.com)까지 네트워크 도달에 성공했다는 뜻이다.(= DNS Resolution 성공)
404가 뜬 이유는 구글 서버 입장에서는 요청 헤더의 Host가 www.google.com 이 아닌 web-service-externalname 으로 들어왔거나, 루트 경로 접근 정책에 의해 404를 반환한 것이다.
중요한 것은 클러스터 내부에서 서비스 이름을 통해 외부 리소스에 접근했다는 사실이다.

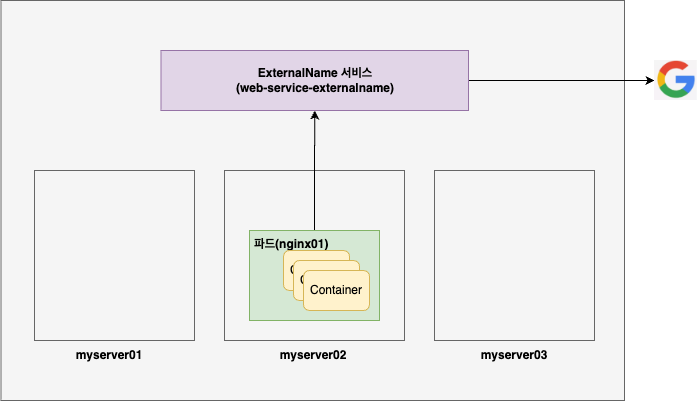

트래픽 흐름
지금까지의 흐름을 정리하면 아래 그림과 같다.
- 파드가 web-service-externalname 을 조회함
- 쿠버네티스 DNS가 www.google.com CNAME을 반환함
- 파드는 실제 www.google.com 의 IP로 요청을 보냄
5.3. 리소스 정리
리소스를 정리한다.
assu@myserver01:~/work/ch09/ex08$ kubectl delete -f nginx-test01.yml
pod "nginx01" deleted
assu@myserver01:~/work/ch09/ex08$ kubectl delete -f service-test04.yml
service "web-service-externalname" deleted
assu@myserver01:~/work/ch09/ex08$ kubectl get all
NAME TYPE CLUSTER-IP EXTERNAL-IP PORT(S) AGE
service/kubernetes ClusterIP 10.96.0.1 <none> 443/TCP 7d3h
정리하며..
쿠버네티스의 서비스(Service)의 개념과 4가지 핵심 유형에 대해 알아보았다.
ClusterIP- 클러스터 내부 통신용(기본값)
NodePort- 외부에서 노드의 포트를 통해 접근
LoadBalancer- 클라우드 환경에서 외부 로드 밸런서(IP)를 통해 접근
ExternalName- 외부 도메인을 내부 서비스 이름으로 매핑
서비스는 파드의 동적인 IP 문제를 해결하고, 안정적인 네트워크 통신을 보장하는 쿠버네티스 리소스이다.
참고 사이트 & 함께 보면 좋은 사이트
본 포스트는 장철원 저자의 한 권으로 배우는 도커&쿠버네티스를 기반으로 스터디하며 정리한 내용들입니다.
