Kubernetes - 쿠버네티스로 웹 서비스 배포(2): 인그레스를 활용한 Flask & Nginx 배포

in DEV on DevOps, Kubernetes, K8s, Deployment, Service, Ingress, Sidecar-pattern, Clusterip, Port-forwarding, Nginx-ingress-controller, Path-rewrite


이번 포스트에서는 Flask와 Nginx(웹 서버)를 쿠버네티스 환경에 배포해보며, 인그레스를 활용하여 외부 트래픽을 안정적으로 처리하는 전체 과정을 실습해본다.

도커 이미지를 빌드하는 것부터 디플로이먼트, 서비스, 그리고 최종적으로 인그레스를 설정하는 단계까지 포함한다.

목차

개발 환경

  • Guest OS: Ubuntu 24.04.2 LTS
  • Host OS: Mac Apple M3 Max
  • Memory: 48 GB

1. 디렉터리 정리

먼저 실습을 위한 작업 디렉터리를 구성한다. 기존에 작성했던 2.2. Flask 이미지 빌드 를 재사용한다.

기존 ch06/ex02 에 있던 Flask와 Nginx 관련 파일들을 이번 작업 디렉터리 경로인 ch10/ex02 로 복사한다.

# 작업 디렉터리 생성
assu@myserver01:~/work/ch10$ ls
ex01
assu@myserver01:~/work/ch10$ mkdir ex02
assu@myserver01:~/work/ch10$ ls
ex01  ex02
assu@myserver01:~/work/ch10$ cd ex02
assu@myserver01:~/work/ch10/ex02$ pwd
/home/assu/work/ch10/ex02

assu@myserver01:~/work/ch10/ex02$ cd
assu@myserver01:~$ cd work/ch06/ex02
assu@myserver01:~/work/ch06/ex02$ ls
Flask02  myNginx02f

# 기존 소스 복사
assu@myserver01:~/work/ch06/ex02$ cp -r ~/work/ch06/ex02/* ~/work/ch10/ex02/

assu@myserver01:~/work/ch06/ex02$ cd
assu@myserver01:~$ cd work/ch10/ex02
assu@myserver01:~/work/ch10/ex02$ ls
Flask02  myNginx02f

# 디렉터리명 변경 (Flask02 -> myFlask02)
assu@myserver01:~/work/ch10/ex02$ mv Flask02 myFlask02
assu@myserver01:~/work/ch10/ex02$ ls
myFlask02  myNginx02f

2. Flask 이미지 빌드

애플리케이션 계층을 담당할 Flask 이미지를 빌드한다.

2.1. 소스 코드 및 설정 확인

myFlask02 디렉터리는 아래와 같은 구조를 가지고 있다.

  • main.py: Flask 애플리케이션 소스 코드
  • Dockerfile: 컨테이너 빌드 명세
  • requirements.txt: 의존성 패키지 목록
assu@myserver01:~/work/ch10/ex02$ cd myFlask02/
assu@myserver01:~/work/ch10/ex02/myFlask02$ ls
Dockerfile  myapp  requirements.txt

assu@myserver01:~/work/ch10/ex02/myFlask02$ cd myapp
assu@myserver01:~/work/ch10/ex02/myFlask02/myapp$ ls
main.py

main.py

from flask import Flask

# flask 웹 애플리케이션 객체를 app이라고 지정
app = Flask(__name__)

# 루트 경로에 접근
@app.route('/')
def hello_world():
    return 'hello world!'

# 파이썬 스크립트가 실행되면 app.run을 통해 웹 애플리케이션 실행
# host=0.0.0.0은 모든 IP주소로부터 요청을 수락한다는 의미이고, port=8001은 8001번 포트를 사용한다는 의미
if __name__ == '__main__':
    app.run(host='0.0.0.0', port='8001')

main.py 파일은 수정할 필요없이 그대로 사용한다.

이번엔 도커 파일을 확인한다.

assu@myserver01:~/work/ch10/ex02/myFlask02/myapp$ cd ..
assu@myserver01:~/work/ch10/ex02/myFlask02$ ls
Dockerfile  myapp  requirements.txt

Dockerfile

FROM python:3.13.9

WORKDIR /usr/src/app

COPY . .

RUN python -m pip install --upgrade pip
RUN pip install -r requirements.txt

WORKDIR ./myapp

# Gunicorn을 사용하여 프로덕션 레벨의 WSGI 서버 실행
CMD gunicorn --bind 0.0.0.0:8001 main:app

EXPOSE 8001

도커 파일도 수정하지 않고 그대로 사용한다.

마지막으로 requirements.txt 파일을 확인한다.

requirements.txt

flask==3.1.2
gunicorn==23.0.0

해당 파일 역시 수정할 부분은 따로 없다.

2.2. 이미지 빌드 및 Docker Hub Push

이제 도커 이미지를 빌드한다. 태그는 0.2로 지정한다.

assu@myserver01:~/work/ch10/ex02/myFlask02$ docker image build . -t myflask_ch10:0.2
[+] Building 2.4s (12/12) FINISHED                                                                                                           docker:default
...
 1 warning found (use docker --debug to expand):
 - JSONArgsRecommended: JSON arguments recommended for CMD to prevent unintended behavior related to OS signals (line 12)

assu@myserver01:~/work/ch10/ex02/myFlask02$ docker image ls
REPOSITORY               TAG       IMAGE ID       CREATED       SIZE
myflask_ch10             0.2       2e8232aedc7f   3 weeks ago   1.15GB

이미지 빌드가 완료되었다면, Kubernetes 클러스터가 이미지를 가져갈 수 있도록 원격 저장소인 Docker Hub에 업로드해야 한다.
이를 위해 리포지토리를 생성한다.

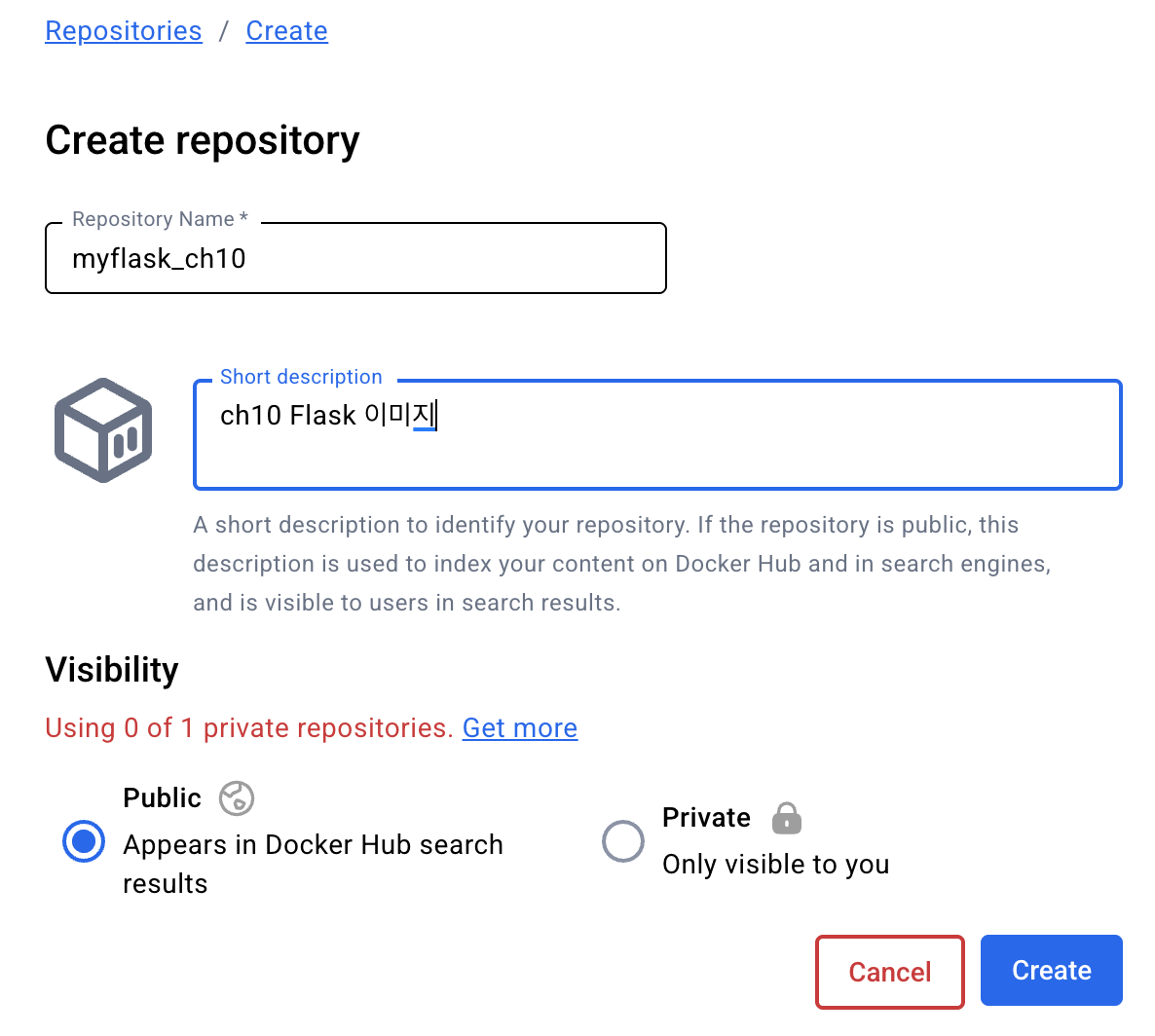

도커 허브 리포지토리 생성

로그인 및 푸시

# Docker Hub 로그인
assu@myserver01:~/work/ch10/ex02/myFlask02$ docker login
...
Login Succeeded

도커 이미지 업로드를 위해 tag 명령어를 활용하여 업로드용 이미지를 생성하고 해당 이미지를 도커 허브에 업로드한다.

# 원격 저장소용 태그 생성 (사용자 ID/이미지명:태그)
assu@myserver01:~/work/ch10/ex02/myFlask02$ docker tag myflask_ch10:0.2 assu/myflask_ch10:0.2

# 이미지 푸시
assu@myserver01:~/work/ch10/ex02/myFlask02$ docker push assu/myflask_ch10:0.2
5f70bf18a086: Pushed
...
0.2: digest: sha256:94e9bba2a7b9358bf7f4bf00c8b864aabe050ebeac680b4c587cd6ff4b890194 size: 2838

도커 허브에 접속한 후 해당 리포지토리를 확인하면 이미지가 업로드된 것을 확인할 수 있다.

업로드 확인

3. Nginx 이미지 빌드

다음은 웹 서버 역할을 할 Nginx 이미지를 빌드한다.
이 단계에서 설정 파일의 변경이 매우 중요하다.

먼저 디렉터리를 확인한다.

assu@myserver01:~/work/ch10/ex02$ ls
myFlask02  myNginx02f

assu@myserver01:~/work/ch10/ex02$ cd myNginx02f/

assu@myserver01:~/work/ch10/ex02/myNginx02f$ ls
default.conf  Dockerfile

3.1. Nginx 설정 파일 변경

기존 설정 파일인 default.conf 파일을 수정한다.

수정 전(Docker 환경)

upstream myweb{
    server flasktest:8001;
}

server{
    listen 81; # Nginx는 81번 포트로 요청을 받음
    server_name localhost;

    location /{
        proxy_pass http://myweb;
    }
}

기존에는 upstream을 사용하여 별도의 호스트(flasktest)로 트래픽을 보냈다.
이는 Nginx와 Flask가 서로 다른 컨테이너(또는 호스트)로 네트워크가 분리된 상태를 가정한 것이다.

수정 후(Kubernetes 환경)

server{
    listen 80; # Nginx는 80번 포트로 요청을 받음
    server_name localhost;

    location /{
        # 127.0.0.1 (Localhost)로 포워딩
        proxy_pass http://127.0.0.1:8001;
    }
}

왜 127.0.0.1 일까?
여기서 proxy_pass 주소를 127.0.0.1:8001로 변경했다. 이는 Nginx 컨테이너와 Flask 컨테이너가 동일한 네트워크 네임스페이스를 공유한다는 것을 의미한다.

Kubernetes에서 파드는 하나의 논리적인 호스트와 같아서, 파드 내부의 컨테이너들은 localhost를 통해 서로 통신할 수 있다.
즉, 우리는 추후 배포 단계에서 하나의 파드 안에 Nginx와 Flask 컨테이너를 함께 배치(멀티 컨테이너 파드 패턴 혹은 Sidecar 패턴)할 것임을 알 수 있다.

3.2. 이미지 빌드 및 Docker Hub Push

변경된 설정을 포함하여 Nginx 이미지를 빌드하고 업로드한다.

# 이미지 빌드
assu@myserver01:~/work/ch10/ex02/myNginx02f$ docker image build . -t mynginxf_ch10:0.3
[+] Building 2.2s (9/9) FINISHED                                                                                                             docker:default
...

# 이미지 확인
assu@myserver01:~/work/ch10/ex02/myNginx02f$ docker image ls
REPOSITORY               TAG       IMAGE ID       CREATED          SIZE
mynginxf_ch10            0.3       2a658d12231a   26 seconds ago   192MB

이미지 업로드를 위해 도커 허브에 리포지토리를 추가한다.

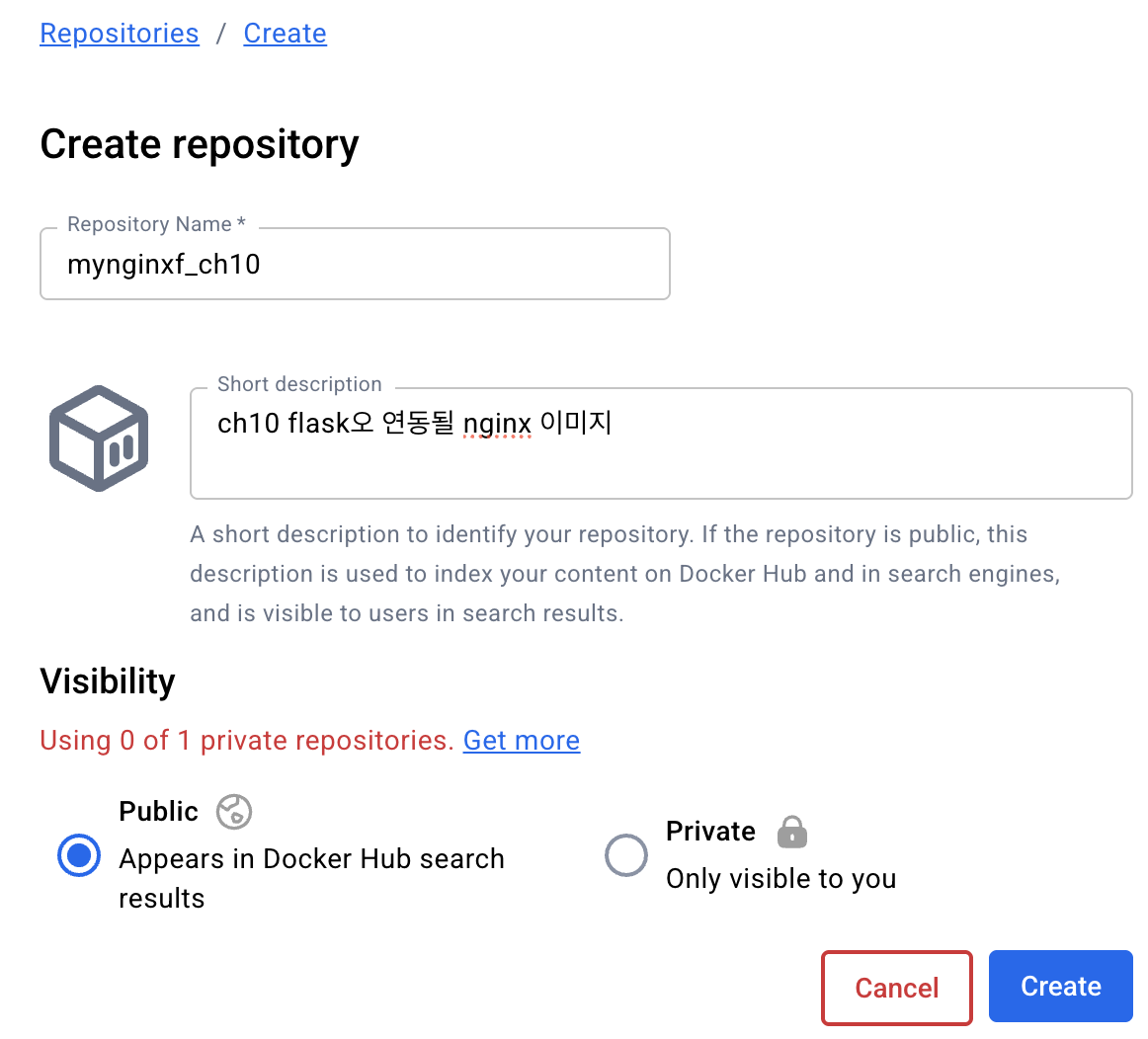

도커 허브 리포지토리 생성

이제 도커 이미지를 도커 허브로 업로드하기 위해 docker tag 명령어로 업로드 이미지를 생성한다.

# 태그 생성 및 푸시
assu@myserver01:~/work/ch10/ex02/myNginx02f$ docker tag mynginxf_ch10:0.3 assu/mynginxf_ch10:0.3

assu@myserver01:~/work/ch10/ex02/myNginx02f$ docker push assu/mynginxf_ch10:0.3
5725d8228845: Pushed
...
0.3: digest: sha256:3ee610cb3e166f6cbbff90acd4d8a88a4d6906c2cf2c44603e100baf6409e3c3 size: 2192

도커 허브 페이지에 들어가면 이미지가 업로드된 것을 확인할 수 있다.
이제 Kubernetes 클러스터에 배포할 준비가 끝났다.

업로드 확인

4. 디플로이먼트(Deployment) 실행

가장 먼저 애플리케이션의 Replica를 관리하고 배포를 담당하는 디플로이먼트를 생성한다.

앞서 생성한 이미지를 활용해 디플로이먼트를 생성한다.

4.1. 매니페스트 작성(Sidecar 패턴 적용)

아래 파일에서 중요한 부분은 spec.containers 항목이다.

assu@myserver01:~/work/ch10/ex02/myNginx02f$ vim flask-deploy.yml

apiVersion: apps/v1
kind: Deployment
metadata:
  name: deploy-flask
spec:
  replicas: 3   # 파드를 3개로 유지하여 가용성 확보
  selector:
    matchLabels:
      app.kubernetes.io/name: flask-web-deploy  # 디플로이먼트가 관리할 파드 지정
  template:
    metadata:
      labels:
        app.kubernetes.io/name: flask-web-deploy  # 파드 라벨도 동일하게 지정
    spec:
      containers:
        # 첫 번째 컨테이너: Nginx (Reverse Proxy)
        - name: nginx-f
          image: assu/mynginxf_ch10:0.3  # 도커 허브에서 가져올 이미지
          ports:
            - containerPort: 80
        # 두 번째 컨테이너: Flask (Application)
        - name: flask-web
          image: assu/myflask_ch10:0.2
          ports:
            - containerPort: 8001

Multi-container Pod 혹은 Sidecar 패턴이란?
위 설정처럼 하나의 파드 안에 두 개 이상의 컨테이너를 정의한다. 이들은 동일한 네트워크 네임스페이스를 공유한다.
따라서 Nginx가 localhost:8001 로 요청을 보내면, 같은 파드 내의 Flask 컨테이너가 이를 수신할 수 있게 된다.

4.2. 배포 및 확인

작성한 YAML 파일을 클러스터에 적용한다.

assu@myserver01:~/work/ch10/ex02/myNginx02f$ kubectl apply -f flask-deploy.yml
deployment.apps/deploy-flask created

정상적으로 실행되었는지 확인한다.

assu@myserver01:~/work/ch10/ex02/myNginx02f$ kubectl get all
NAME                               READY   STATUS    RESTARTS   AGE
pod/deploy-flask-b8ffb7c86-bg6q5   2/2     Running   0          23s
pod/deploy-flask-b8ffb7c86-gj7tt   2/2     Running   0          23s
pod/deploy-flask-b8ffb7c86-zx6kq   2/2     Running   0          23s

NAME                 TYPE        CLUSTER-IP   EXTERNAL-IP   PORT(S)   AGE
service/kubernetes   ClusterIP   10.96.0.1    <none>        443/TCP   7d5h

NAME                           READY   UP-TO-DATE   AVAILABLE   AGE
deployment.apps/deploy-flask   3/3     3            3           23s

NAME                                     DESIRED   CURRENT   READY   AGE
replicaset.apps/deploy-flask-b8ffb7c86   3         3         3       23s

READY 2/2 표시는 파드 내의 두 컨테이너(Flask, Nginx)가 모두 정상적으로 실행 중임을 의미한다.

5. 서비스(Service) 실행

파드들은 동적으로 생성되고 IP가 변경될 수 있다. 따라서 파드 집합에 대한 단일 진입점을 제공하기 위해 Service를 생성한다.

5.1. 매니페스트 작성 및 포트 개념 정리

assu@myserver01:~/work/ch10/ex02/myNginx02f$ vim flask-service.yml

apiVersion: v1
kind: Service
metadata:
  name: flask-service
spec:
  selector:
    app.kubernetes.io/name: flask-web-deploy  # Deployment의 라벨과 일치해야 함
  type: ClusterIP  # 클러스터 내부에서만 접근 가능
  ports:
    - protocol: TCP
      port: 80  # 서비스가 노출하는 포트
      targetPort: 80  # 파드(컨테이너)로 전달될 포트

port vs targetPort

  • port
    • Service 자체의 포트이다.
    • 클러스터 내부의 다른 리소스들이 이 서비스에 접근할 때 사용하는 포트이다.
    • 예: curl http://flask-service:80
  • targetPort
    • 파드 내부 컨테이너의 포트이다.
    • 서비스가 요청을 받으면 이 포트로 트래픽을 토스한다.
    • 여기서는 Nginx 컨테이너가 80번 포트를 열고 있으므로 80으로 설정했다.
    • 만일 Nginx 없이 Flask(8001)로 직접 연결했다면 targetPort는 8001이 되어야 한다.

5.2. Service 생성 및 확인

assu@myserver01:~/work/ch10/ex02/myNginx02f$ kubectl apply -f flask-service.yml
service/flask-service created

assu@myserver01:~/work/ch10/ex02/myNginx02f$ kubectl get all
NAME                               READY   STATUS    RESTARTS   AGE
pod/deploy-flask-b8ffb7c86-bg6q5   2/2     Running   0          3m55s
pod/deploy-flask-b8ffb7c86-gj7tt   2/2     Running   0          3m55s
pod/deploy-flask-b8ffb7c86-zx6kq   2/2     Running   0          3m55s

NAME                    TYPE        CLUSTER-IP     EXTERNAL-IP   PORT(S)   AGE
service/flask-service   ClusterIP   10.101.8.233   <none>        80/TCP    4s
service/kubernetes      ClusterIP   10.96.0.1      <none>        443/TCP   7d5h

NAME                           READY   UP-TO-DATE   AVAILABLE   AGE
deployment.apps/deploy-flask   3/3     3            3           3m55s

NAME                                     DESIRED   CURRENT   READY   AGE
replicaset.apps/deploy-flask-b8ffb7c86   3         3         3       3m55s

ClusterIP 타입으로 생성되었으므로, 클러스터 내부 통신망이 구축되었다.

6. 인그레스(Ingress) 실행

이제 외부 사용자(Browser)가 접근할 수 있도록 L7 로드밸런서 역할을 하는 인그레스를 설정한다.

6.1. 매니페스트 작성(URL Rewriting)

assu@myserver01:~/work/ch10/ex02/myNginx02f$ vim flask-ingress.yml

apiVersion: networking.k8s.io/v1
kind: Ingress
metadata:
  name: flask-ingress
  annotations:
    # [중요] 캡처 그룹($2)을 이용하여 경로 재작성
    nginx.ingress.kubernetes.io/rewrite-target: /$2
spec:
  ingressClassName: nginx
  rules:
    - http:
        paths:
          # 정규표현식을 사용하여 경로 매칭
          - path: /test02(/|$)(.*)
            pathType: ImplementationSpecific
            backend:
              service:
                name: flask-service  # 연동할 서비스 지정
                port:
                  number: 80

Rewrite Target
사용자가 http://domain/test02/hello 로 접근한다고 가정해보자.
Flask 애플리케이션은 보통 루트(/)나 /hello 경로를 기다린다. /test02 라는 접두사는 인그레스 라우팅용이지 앱 용이 아니다.

  • path: /test02(/|$)(.*)
    • URL을 분석하여 /test02 뒤의 나머지 부분(hello)을 두 번째 그룹 (.*)으로 캡처한다.
  • rewrite-target: /$2
    • 캡처한 그룹 ($2)을 / 뒤에 붙여서 서비스로 전달한다.
    • 즉, /test02/hello 요청은 /hello로 바뀌어 파드로 전달된다.

6.2. 인그레스 적용 및 접속 테스트

assu@myserver01:~/work/ch10/ex02/myNginx02f$ kubectl apply -f flask-ingress.yml
ingress.networking.k8s.io/flask-ingress created

assu@myserver01:~/work/ch10/ex02/myNginx02f$ kubectl get ingress
NAME            CLASS   HOSTS   ADDRESS     PORTS   AGE
flask-ingress   nginx   *       10.0.2.20   80      4m47s

웹 브라우저에서 http://127.0.0.1:2000/test02로 접속하면, Flask 앱이 반환하는 hello world! 메시지를 확인할 수 있다.

6.3. 전체 아키텍처 및 리소스 정리

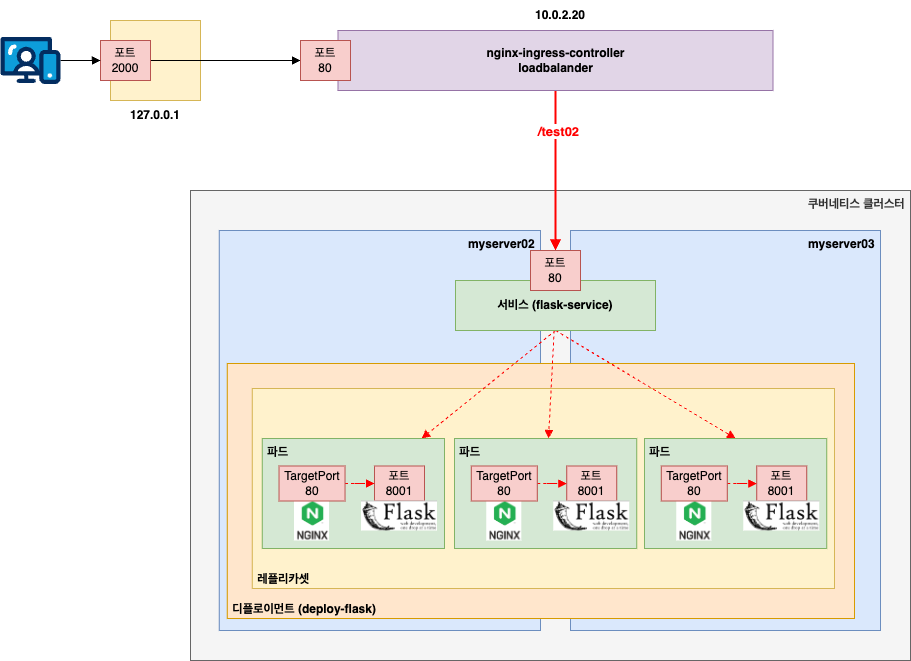

지금까지 구성한 전체 네트워크 흐름을 시각화하면 아래와 같다.

전체적인 네크워크 흐름

  • User: 브라우저에서 /test02 로 요청
  • Ingress: /test02 경로를 확인하고, Rewrite 규칙에 따라 경로를 /로 변경하여 flask-service로 전달
  • Service: flask-service는 연결된 파드 중 하나를 선택하여 트래픽 전달(LoadBalancing)
  • Pod
    • Nginx(Container 1): 80번 포트로 요청을 받음. 설정(proxy_pass)에 따라 localhost:8001로 전달
    • Flask(Container 2): 8001번 포트에서 요청을 받아 hello world! 응답

이제 리소스를 정리한다.

assu@myserver01:~/work/ch10/ex02/myNginx02f$ kubectl delete -f flask-ingress.yml
ingress.networking.k8s.io "flask-ingress" deleted
assu@myserver01:~/work/ch10/ex02/myNginx02f$ kubectl delete -f flask-service.yml
service "flask-service" deleted
assu@myserver01:~/work/ch10/ex02/myNginx02f$ kubectl delete -f flask-deploy.yml
deployment.apps "deploy-flask" deleted

assu@myserver01:~/work/ch10/ex02/myNginx02f$ kubectl get pod,svc,ingress
NAME                 TYPE        CLUSTER-IP   EXTERNAL-IP   PORT(S)   AGE
service/kubernetes   ClusterIP   10.96.0.1    <none>        443/TCP   7d5h

정리하며..

  • Sidecar 패턴
    • 한 파드 내에 Nginx와 Flask를 두어 localhost 통신을 구현했다.
  • Service Port
    • port(서비스 노출)와 targetPort(컨테이너 수신)의 차이를 명확히 했다.
  • Ingress Rewrite
    • 외부 노출 경로(/test02)와 내부 애플리케이션 경로(/)의 차이를 극복하기 위해 Annotations를 활용했다.

참고 사이트 & 함께 보면 좋은 사이트

본 포스트는 장철원 저자의 한 권으로 배우는 도커&쿠버네티스를 기반으로 스터디하며 정리한 내용들입니다.




© 2020.08. by assu10

Powered by assu10
